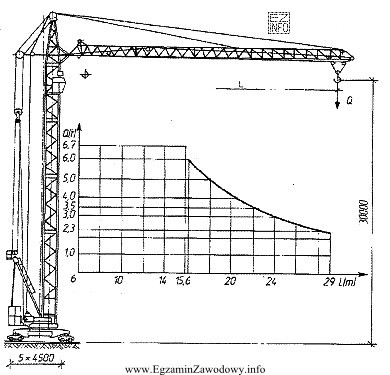

Zadanie sprawdza umiejętność odczytu parametrów pracy żurawia wieżowego z wykresu. W praktyce taki wykres (często nazywany "wykresem/charakterystyką udźwigu") pokazuje, jak zmienia się dopuszczalny udźwig wraz ze wzrostem wysięgu. Zasada jest typowa: im większy wysięg (promień pracy), tym mniejszy możliwy udźwig.
Aby poprawnie odczytać wartość dla wysięgu 28 m, wykonuje się następujące kroki:
- odszukać na osi poziomej (x) punkt odpowiadający 28 m,
- z tego punktu przejść do krzywej (lub odcinka) przedstawiającej dopuszczalny udźwig,
- z miejsca przecięcia odczytać na osi pionowej (y) wartość udźwigu w tonach.
Tak wykonany odczyt daje 2,3 t, więc ta odpowiedź jest właściwa.
Pozostałe propozycje są błędne, bo nie odpowiadają punktowi dla 28 m:
- "1,0 t" zwykle wynika z odczytu dla większego wysięgu (bliżej końca wysięgnika) albo z pomylenia podziałki osi.
- "3,5 t" może odpowiadać mniejszemu wysięgowi (bliżej wieży), czyli sytuacji, w której żuraw ma większe możliwości.
- "6,0 t" jest typową wartością maksymalną dla bardzo małego wysięgu; wybór tej liczby bywa efektem intuicji "maksymalny udźwig = największa liczba na wykresie", bez sprawdzenia warunku 28 m.
Wskazówka egzaminacyjna: przy odczytach z wykresów zawsze sprawdzaj jednostki i kierunek osi, a także czy odczytujesz wartość dokładnie dla podanego wysięgu, a nie dla najbliższej "ładnej" podziałki.
