KWALIFIKACJA ELM5 - CZERWIEC 2018

Wyjaśnienie poprawnej odpowiedzi:

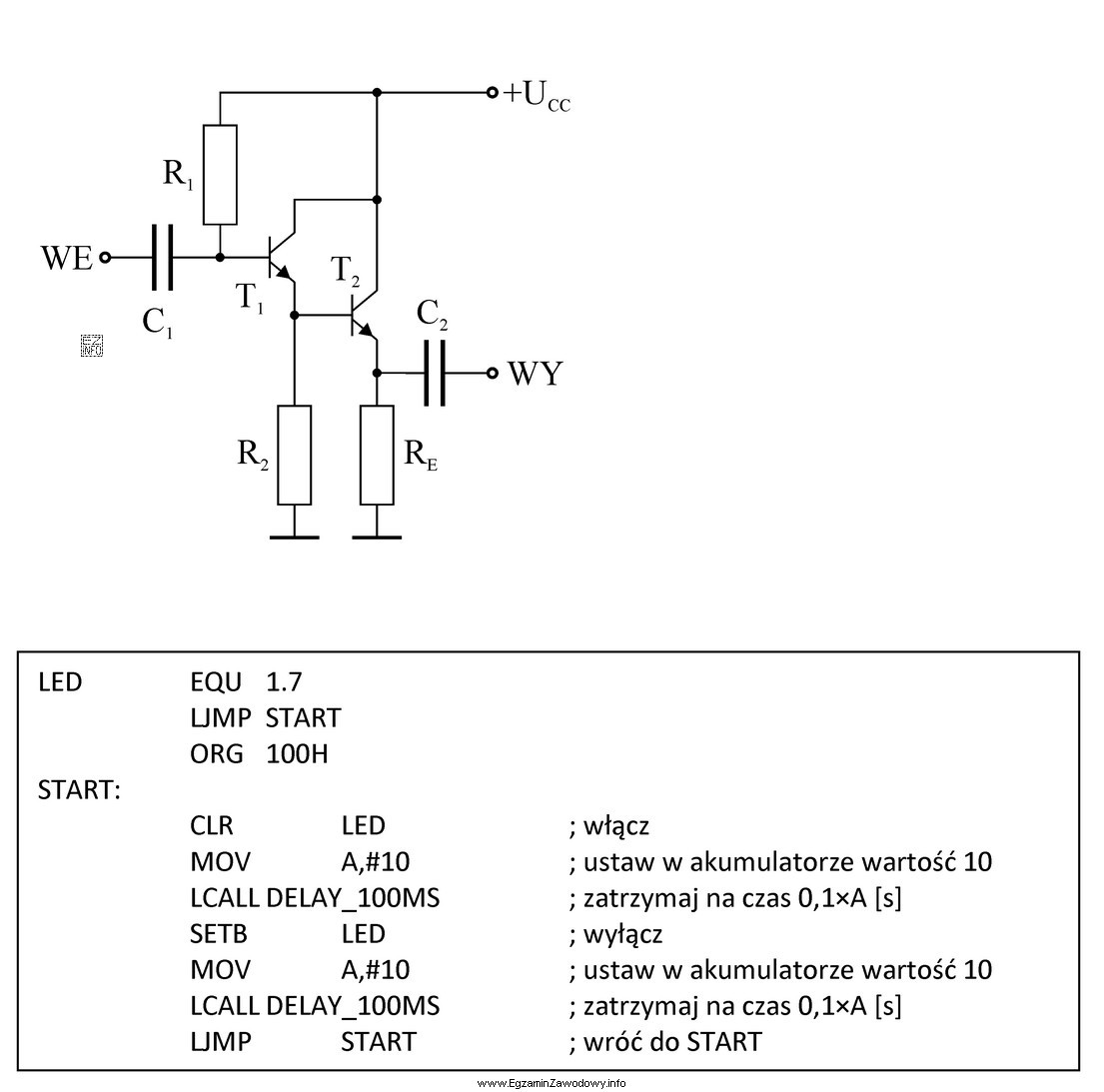

Na rysunku przedstawiono wzmacniacz, w którym dwa tranzystory są połączone bezpośrednio kolektor-emiter. Taki układ, w którym tranzystory są połączone w taki sposób, że prąd emitera jednego tranzystora jest prądem bazy drugiego, nazywa się układem Darlingtona. Układ Darlingtona charakteryzuje się dużym wzmocnieniem prądowym, ponieważ wzmocnienia prądowe obu tranzystorów mnożą się. Pozostałe odpowiedzi nie pasują do przedstawionego układu: układ Wiena to filtr, układ Graetza to mostek prostowniczy, a układ Arona to układ pomiarowy do trójfazowych układów prądu przemiennego.
