KWALIFIKACJA ELE2 - CZERWIEC 2012



PYTANIE NR 24.

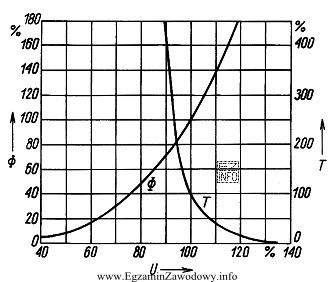

Na rysunku przedstawiono zależności strumienia świetlnego F i trwałości żarówki T w funkcji napięcia zasilania. Obniżenie napięcia zasilania żarówki powoduje
Na rysunku przedstawiono zależności strumienia świetlnego F i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na wykresie widoczne są dwie krzywe: jedna dla strumienia świetlnego (Φ) i druga dla trwałości żarówki (T). Z wykresu wynika, że przy obniżeniu napięcia zasilania (zmniejszenie wartości procentowej na osi poziomej), strumień świetlny (Φ) maleje, co widać po spadku wartości na osi pionowej dla krzywej Φ. Jednocześnie trwałość żarówki (T) wzrasta, co widać po wzroście wartości na osi pionowej dla krzywej T.
