KWALIFIKACJA ELM5 - STYCZEŃ 2021

Wyjaśnienie poprawnej odpowiedzi:

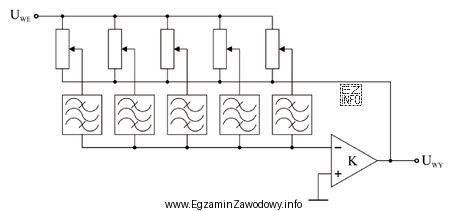

Na rysunku przedstawiono schemat blokowy urządzenia, które składa się z kilku filtrów pasmowych (oznaczonych symbolami fal) oraz wzmacniacza operacyjnego. Taki układ jest charakterystyczny dla korektora graficznego, który umożliwia regulację poziomu sygnału w różnych pasmach częstotliwości. Korektor graficzny jest używany do modyfikacji charakterystyki częstotliwościowej sygnału audio, co pozwala na dostosowanie dźwięku do preferencji użytkownika. Pozostałe odpowiedzi, takie jak wzmacniacz, tuner satelitarny czy konwerter, nie pasują do przedstawionego schematu.
