KWALIFIKACJA ELE6 + ELE7 - WRZESIEŃ 2015

Wyjaśnienie poprawnej odpowiedzi:

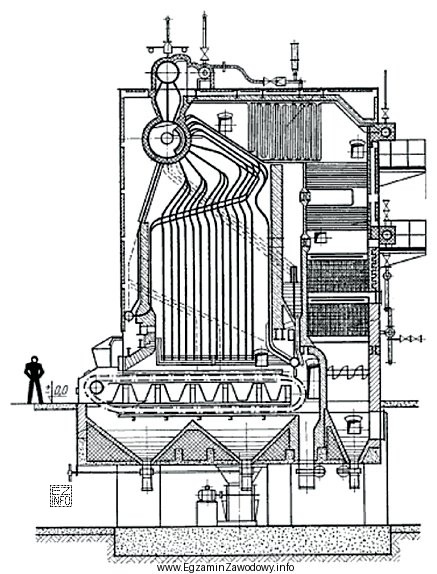

Na rysunku przedstawiony jest kocioł opłomkowy. Kotły opłomkowe charakteryzują się tym, że spaliny przepływają przez rurki opłomkowe, które są otoczone wodą. W ten sposób ciepło ze spalin jest przekazywane do wody, co powoduje jej podgrzewanie i wytwarzanie pary. Na rysunku widoczne są charakterystyczne elementy konstrukcyjne kotła opłomkowego, takie jak rurki opłomkowe i komora spalania.
