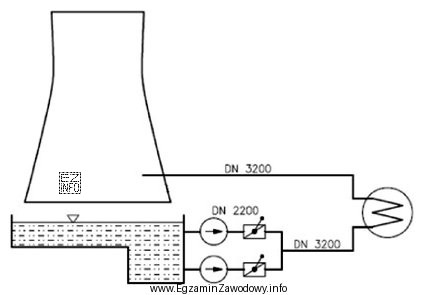

Poprawna odpowiedź to "chłodzenia." W energetyce obieg chłodzenia jest układem pomocniczym, którego zadaniem jest odebranie nadmiaru ciepła z określonego urządzenia (np. wymiennika, chłodnicy oleju, skraplacza, elementów pomocniczych) i przekazanie go do otoczenia lub innego medium.
Na typowym schemacie obiegu chłodzenia szuka się cech funkcjonalnych, a nie samej nazwy:
- tor przepływu czynnika chłodzącego z wyraźnym "zasilaniem" i "powrotem",
- urządzenie do oddawania ciepła (chłodnica/wymiennik),
- element wymuszający obieg (pompa),
- często także elementy regulacji i kontroli: zawory, obejścia, pomiary temperatury i przepływu.
Odpowiedź "roboczego." jest nieprawidłowa, ponieważ obieg roboczy w sensie klasycznym (np. parowy w elektrowni) obejmuje elementy bezpośrednio realizujące przemianę energii (np. wytwarzanie i rozprężanie czynnika roboczego), co zwykle daje inny układ urządzeń niż prosty tor chłodzenia. Taki schemat jest też zazwyczaj bardziej rozbudowany i związany z procesem wytwarzania mocy.
Odpowiedź "spalania." jest nieprawidłowa, bo schemat spalania dotyczy doprowadzenia reagujących mediów (paliwo/powietrze), przebiegu spalania oraz odprowadzenia spalin. Charakterystyczne są więc elementy palnikowe, komora spalania, przewody spalinowe, wentylatory powietrza lub ciąg spalin, a nie układ odbioru ciepła przez czynnik chłodzący.
Odpowiedź "paliwowego." również jest nieprawidłowa: obieg paliwowy pokazuje zwykle drogę paliwa (magazynowanie, podawanie, filtracja, pomiary, ewentualnie podgrzewanie), czyli elementy typowe dla instalacji paliwowych, a nie wymiennik/chłodnicę służącą do odprowadzania ciepła.
Wskazówka egzaminacyjna: gdy masz cztery nazwy obiegów, najpierw nazwij funkcję układu z rysunku ("co tu się dzieje z energią/ciepłem?"), a dopiero potem dopasuj nazwę obiegu. To ogranicza wybór "na skróty" i zmniejsza ryzyko pomylenia obiegu chłodzenia z obiegiem procesu.
