KWALIFIKACJA ELE5 - STYCZEŃ 2018



PYTANIE NR 7.

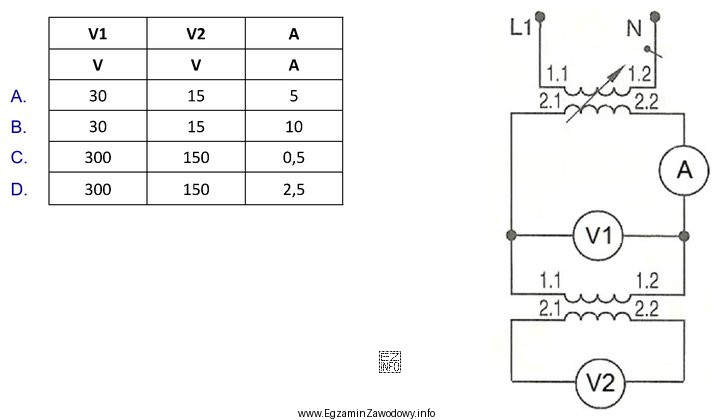

Na rysunku zamieszczono schemat układu pomiarowego do badania transformatora w stanie jałowym. Jakie powinny być minimalne zakresy pomiarowe woltomierzy i amperomierza, aby można było sprawdzić prąd stanu jałowego transformatora o parametrach: Sn = 920 VA, U1n = 230 V, U2n = 100 V, i0% = 10%?
Na rysunku zamieszczono schemat układu pomiarowego do badania transformatora
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby sprawdzić prąd stanu jałowego transformatora, potrzebujemy amperomierza o zakresie większym niż obliczony prąd jałowy (0,4 A) oraz woltomierzy o zakresach większych niż znamionowe napięcia transformatora (230 V dla pierwotnego i 100 V dla wtórnego uzwojenia). Odpowiedź C podaje zakresy 300 V dla V1, 150 V dla V2 i 0,5 A dla amperomierza, co spełnia wymagane kryteria.
