KWALIFIKACJA ELE2 - CZERWIEC 2015

PYTANIE NR 25.
Które z przedstawionych narzędzi służy do sprawdzenia braku obecności napięcia przed przystąpieniem do demontażu wyłącznika?

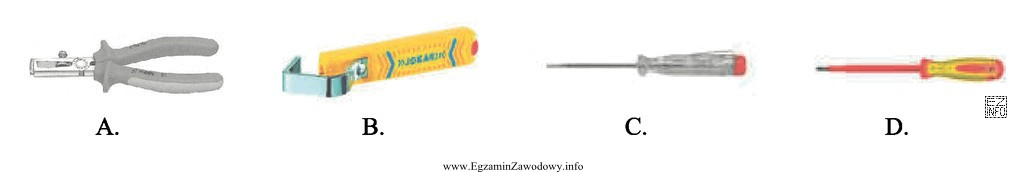

Ilustracja przedstawia cztery narzędzia, które mogą być używane w zawodzie elektryka.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do sprawdzenia braku napięcia przed demontażem wyłącznika używa się próbnika (wskaźnika) napięcia.
To narzędzie służy do szybkiej weryfikacji, czy na zaciskach/żyłach występuje napięcie, co jest kluczowym krokiem bezpieczeństwa przed rozpoczęciem prac.

Pełne wyjaśnienie:

Przed przystąpieniem do demontażu wyłącznika (lub innego elementu instalacji) należy potwierdzić brak napięcia w obwodzie, a nie opierać się wyłącznie na położeniu dźwigni wyłącznika czy na przekonaniu, że obwód "na pewno jest wyłączony". Do takiej kontroli stosuje się próbnik (wskaźnik) napięcia, czyli narzędzie przeznaczone do wykrywania obecności napięcia na badanych punktach.

Odpowiedź "próbnik napięcia" jest właściwa, ponieważ jego zadaniem jest właśnie sprawdzenie, czy napięcie występuje (a więc pośrednio potwierdzenie jego braku, jeśli wskaźnik nie zareaguje), zanim dotknie się przewodów lub zacisków podczas demontażu.

Pozostałe narzędzia spotykane w praktyce często bywają mylone z próbnikiem, bo mogą wyglądać podobnie lub kojarzyć się z "pracą przy elektryce", ale nie pełnią tej samej roli:

  • Typowe narzędzia monterskie (np. wkrętaki, szczypce) służą do odkręcania/cięcia, a nie do potwierdzania stanu napięcia — użycie ich bez wcześniejszego sprawdzenia obwodu zwiększa ryzyko porażenia.
  • Przyrządy niewyspecjalizowane do samej detekcji napięcia lub używane do innych pomiarów mogą nie być najlepszym wyborem do szybkiego, jednoznacznego sprawdzenia "czy jest napięcie" w warunkach montażowych.

Wskazówka egzaminacyjna: jeśli pytanie zawiera zwrot "sprawdzenie braku obecności napięcia", szukaj odpowiedzi odnoszącej się do wskaźnika/próbnika napięcia, a nie narzędzia do demontażu czy obróbki przewodów. To typowy element procedur bezpieczeństwa przed rozpoczęciem pracy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):

Próbnik (wskaźnik) napięcia to przyrząd do wykrywania obecności napięcia w obwodzie.

Używa się go m.in. przed demontażem wyłącznika lub pracą na zaciskach, aby potwierdzić, że na badanym punkcie nie ma napięcia zasilającego.

Należy odłączyć zasilanie, a następnie wykonać kontrolę wskaźnikiem/próbnikiem napięcia na odpowiednich zaciskach.

W praktyce ważne jest, aby nie polegać wyłącznie na pozycji wyłącznika, tylko potwierdzić stan obwodu pomiarem.

Pozycja wyłącznika nie zawsze gwarantuje brak napięcia na wszystkich elementach (np. błędne podłączenie, uszkodzenie, zasilanie z innego obwodu).

Dlatego przed dotknięciem przewodów trzeba potwierdzić brak napięcia odpowiednim wskaźnikiem.

Multimetr potrafi mierzyć napięcie, ale wymaga poprawnego ustawienia zakresu i właściwej techniki pomiaru.

W wielu zadaniach egzaminacyjnych i w praktyce "sprawdzenie obecności/braku napięcia" kojarzy się przede wszystkim z użyciem próbnika/wskaźnika napięcia.

Częste błędy to: poleganie na wyłączniku zamiast na pomiarze, sprawdzanie w niewłaściwym punkcie oraz użycie narzędzia, które nie służy do detekcji napięcia.

Warto też pamiętać o ostrożności i konsekwentnym stosowaniu procedury przed pracą.

Ryzyko pojawia się np. przy pracach w budynkach z automatyką, sterowaniem, zasilaniem urządzeń oraz w pobliżu rozdzielnic/skrzynek.

Nawet przy robotach gazowych można natknąć się na elementy zasilane elektrycznie, dlatego kontrola napięcia bywa potrzebna.

Właściwym narzędziem jest próbnik (wskaźnik) napięcia przeznaczony do sprawdzania, czy na danym przewodzie lub zacisku występuje napięcie.

Narzędzia monterskie służą do demontażu, ale nie informują o stanie zasilania.

To kluczowy element bezpieczeństwa pracy: zanim zacznie się demontaż, trzeba wyeliminować zagrożenie porażeniem.

Egzamin sprawdza, czy zdający rozumie kolejność czynności i dobiera właściwy przyrząd kontrolny, a nie tylko narzędzie do odkręcania.

Tak, próbnikiem/wskaźnikiem napięcia można sprawdzać obecność napięcia na dostępnych zaciskach, jeśli konstrukcja i warunki pracy na to pozwalają.

Trzeba robić to ostrożnie, zgodnie z przeznaczeniem przyrządu oraz zasadami bezpieczeństwa na stanowisku.

Próbnik napięcia zwykle ma element wskazujący (np. lampkę/okienko) i jest opisywany jako wskaźnik napięcia.

Zwykły wkrętak służy do odkręcania i nie jest przyrządem pomiarowym. Na egzaminie liczy się funkcja narzędzia, nie tylko kształt.

info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • IEC 61243-3 (Voltage detectors) – standard serii dotyczącej wskaźników/detektorów napięcia (tytuł normy/zakres tematyczny).

Materiały:

  • Materiały szkoleniowe z BHP dotyczące prac przy urządzeniach i instalacjach elektrycznych
  • Instrukcje producentów wskaźników/próbników napięcia i ich prawidłowego użycia (sprawdzenie na źródle znanego napięcia przed i po pomiarze)
  • Podstawy elektrotechniki: napięcie, obwód, zasady pomiaru i bezpieczeństwa
