KWALIFIKACJA ELE5 - STYCZEŃ 2018 (test 2)



PYTANIE NR 7.

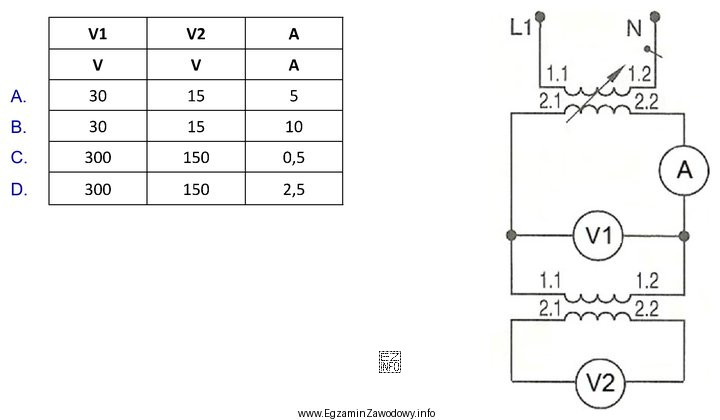

Na rysunku zamieszczono schemat układu pomiarowego do badania transformatora w stanie jałowym. Jakie powinny być minimalne zakresy pomiarowe woltomierzy i amperomierza, aby można było sprawdzić prąd stanu jałowego transformatora o parametrach: Sn = 920 VA, Un1 = 230 V, Un2 = 100 V, i0% = 10%?
Na rysunku zamieszczono schemat układu pomiarowego do badania transformatora
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby prawidłowo zmierzyć parametry transformatora w stanie jałowym, potrzebne są odpowiednie zakresy pomiarowe przyrządów. V1 musi być zdolny do pomiaru co najmniej 230 V, V2 co najmniej 100 V, a amperomierz musi zmierzyć prąd jałowy 0.4 A. Odpowiedź C (V1 = 300 V, V2 = 150 V, A = 0.5 A) zapewnia odpowiednie zakresy dla wszystkich pomiarów.
