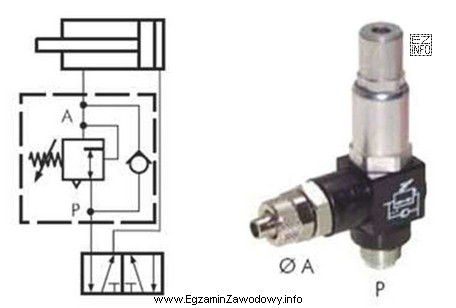

W układach pneumatycznych siłownik może wykonywać dwa ruchy: wysuwanie i wsuwanie tłoczyska. Każdy z tych ruchów jest realizowany przez doprowadzenie sprężonego powietrza do innej komory siłownika i jednoczesne odprowadzenie powietrza z komory przeciwnej. Jeżeli w torze doprowadzającym powietrze (lub w torze sterowania) znajduje się zawór o funkcji redukcji ciśnienia, to w praktyce oznacza to zmniejszenie dostępnego ciśnienia w danej fazie ruchu.
Odpowiedź "Umożliwia redukcję ciśnienia podczas wsuwania tłoczyska siłownika." opisuje typową potrzebę eksploatacyjną: w jednym kierunku (tu: wsuw) siła siłownika ma być mniejsza. Ponieważ siła zależy od ciśnienia (oraz od efektywnej powierzchni tłoka), redukcja ciśnienia w danym kierunku prowadzi do ograniczenia siły i często także łagodniejszego przebiegu pracy mechanizmu.
Pozostałe odpowiedzi są niezgodne z taką funkcją zaworu:
- "Zapewnia jednakową wartość ciśnienia przy wysuwaniu, jak i przy wsuwaniu tłoczyska siłownika." opisuje działanie, którego nie realizuje zawór ograniczający ciśnienie tylko w jednym kierunku. Ujednolicenie ciśnień w obu fazach wymagałoby innego rozwiązania i symetrycznego oddziaływania na oba tory.
- "Umożliwia redukcję ciśnienia podczas wysuwania tłoczyska siłownika." jest kierunkowo odwrotne. W praktyce łatwo o tę pomyłkę, jeśli nie przeanalizuje się, do której komory siłownika prowadzi tor z zaworem i w jakiej fazie następuje zasilanie tej komory.
- "Gromadzi powietrze wypływające z komory siłownika w zasobniku energii..." opisuje układ z magazynowaniem energii (zbiornikiem/akumulacją), co nie odpowiada typowej funkcji zaworu redukującego ciśnienie w jednej fazie ruchu. Takie rozwiązanie byłoby też znacznie bardziej złożone niż prosta regulacja ciśnienia.
Wskazówka egzaminacyjna: zawsze rozdziel analizę na dwa kroki: (1) ustal, która komora jest zasilana przy wsuwie i przy wysuwie, (2) sprawdź, czy zawór działa w torze zasilania czy odpływu oraz czy jego działanie jest jednokierunkowe. To ogranicza ryzyko zamiany wsuw/wysuw.
