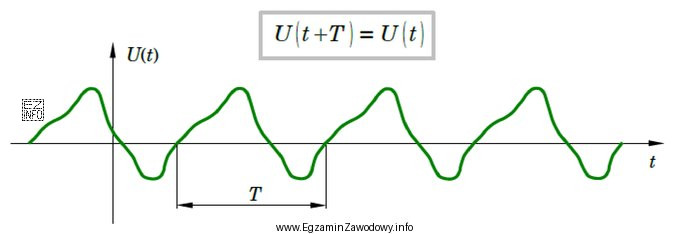

W tym zadaniu trzeba jednocześnie ocenić dwie niezależne cechy przebiegu widocznego na rysunku: (1) czy sygnał jest analogowy czy cyfrowy oraz (2) czy jest okresowy czy nieokresowy.
1) Analogowy vs cyfrowy
- Sygnał analogowy ma amplitudę zmieniającą się ciągle w czasie. Na wykresie nie ogranicza się do kilku "skokowych" poziomów; przyjmuje wiele wartości pośrednich.
- Sygnał cyfrowy jest zwykle przedstawiany jako przebieg o dyskretnych poziomach (np. dwa poziomy logiczne 0/1). Na rysunku wygląda wtedy jak prostokąty lub schodki, gdzie amplituda przeskakuje pomiędzy ustalonymi wartościami.
Jeżeli na rysunku widać ciągłą zmianę wartości (bez ograniczenia do kilku poziomów), poprawna klasyfikacja w tej osi to analogowy. Dlatego odpowiedzi "cyfrowy, …" są niepoprawne, bo opisują sygnał o wartościach dyskretnych.
2) Okresowy vs nieokresowy
- Sygnał okresowy powtarza swój kształt po stałym czasie T (okresie). Na wykresie można zauważyć identyczne fragmenty pojawiające się regularnie.
- Sygnał nieokresowy nie ma stałej powtarzalności; jego fragmenty nie układają się w regularny, powtarzający się wzór.
Jeżeli przebieg na rysunku powtarza się w równych odstępach, to jest okresowy. Wtedy odpowiedź "… nieokresowy" jest błędna, bo przeczy widocznej regularności.
Ocena odpowiedzi
- analogowy, okresowy – poprawne: ciągła zmiana amplitudy oraz powtarzalność w czasie.
- cyfrowy, nieokresowy – błędne: cyfrowość wymaga poziomów dyskretnych, a nieokresowość braku powtarzalności.
- cyfrowy, okresowy – błędne: część "okresowy" może pasować do pewnych sygnałów, ale "cyfrowy" nie pasuje, gdy amplituda zmienia się ciągle.
- analogowy, nieokresowy – błędne: analogowość może pasować, ale nieokresowość nie, jeśli kształt się powtarza.
Wskazówka egzaminacyjna: zawsze sprawdzaj te dwie cechy osobno. Najpierw oceń, czy przebieg ma wartości ciągłe czy skokowe, a dopiero potem szukaj powtarzalności i stałego okresu.
