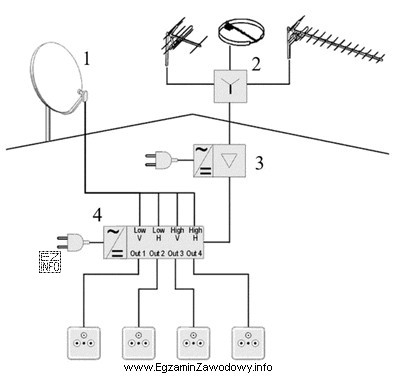

W instalacjach antenowych (RTV oraz RTV/SAT) na schematach blokowych często spotyka się podstawowe grupy elementów: urządzenia aktywne (np. wzmacniacze) oraz elementy pasywne (np. zwrotnice/rozgałęźniki). Poprawna identyfikacja bloku na rysunku polega na rozpoznaniu jego funkcji w torze sygnałowym, a nie tylko na zapamiętaniu nazw.
Odpowiedź "wzmacniacz" jest właściwa, ponieważ wzmacniacz w torze antenowym ma zadanie zwiększyć poziom sygnału lub zrekompensować straty (tłumienie) występujące na przewodach i elementach dystrybucji. W praktyce montażowej stosuje się go wtedy, gdy sygnał na wyjściu instalacji (np. przy gniazdach abonenckich) byłby zbyt niski lub gdy instalacja jest rozbudowana (długie kable, wiele rozgałęzień).
Pozostałe odpowiedzi odnoszą się do innych funkcji:
- "multiswitch" to element typowy dla instalacji satelitarnych wieloabonentowych, którego rolą jest dystrybucja sygnałów z konwertera do wielu wyjść i przełączanie torów/polaryzacji/pasm w zależności od sygnałów sterujących. Nie jest to po prostu blok służący do wzmocnienia.
- "konwerter" (LNB) pracuje przy antenie satelitarnej i odpowiada za odbiór sygnału z satelity oraz przemianę częstotliwości do pasma pośredniego. Jego rola jest związana z odbiorem SAT, a nie z typowym "podniesieniem poziomu" w torze dystrybucyjnym.
- "zwrotnica" jest elementem pasywnym służącym do łączenia lub rozdzielania różnych pasm/częstotliwości (np. różnych torów antenowych). Z definicji nie realizuje wzmocnienia; w najlepszym razie wprowadza niewielkie tłumienie.
Wskazówka egzaminacyjna: jeśli na schemacie blok ma jedną podstawową funkcję "podnieść poziom sygnału" w głównym torze, najbardziej pasuje wzmacniacz. Jeżeli blok ma wiele wejść/wyjść i dotyczy dystrybucji SAT na wiele gniazd, wtedy częściej będzie to multiswitch, a jeśli łączy pasma—zwrotnica.
