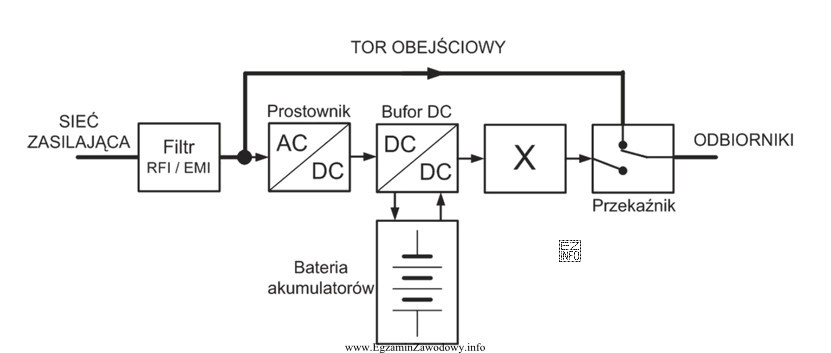

W zasilaczu UPS typu online (podwójna konwersja) tor główny jest logicznie uporządkowany: zasilanie z sieci AC przechodzi przez filtr zakłóceń (RFI/EMI), następnie jest prostowane w bloku AC/DC do postaci napięcia stałego. Dalej energia trafia na szynę DC (bufor), która współpracuje z baterią akumulatorów; w tym miejscu często występuje blok DC/DC odpowiedzialny za dopasowanie poziomów napięć i stabilizację.
Skoro na schemacie blok "X" znajduje się za buforem DC/DC (czyli otrzymuje napięcie stałe) i jego wyjście jest prowadzone do przekaźnika przełączającego zasilanie odbiorników, to "X" musi wytworzyć parametry odpowiednie dla odbiorników zasilanych z UPS, czyli napięcie przemienne AC o wymaganej częstotliwości i kształcie. Taką funkcję realizuje falownik, czyli przetwornica DC/AC.
Odpowiedź "przetwornica DC/DC" jest niepoprawna, bo DC/DC zmienia jedynie poziom lub charakterystykę napięcia stałego i nie generuje przebiegu AC dla odbiorników. "Filtr małej częstotliwości" oraz "tłumik" dotyczą ograniczania zakłóceń lub tłumienia sygnałów, ale nie realizują zasadniczej konwersji energii wymaganej w tym miejscu schematu (zamiany DC na AC). W praktyce awaria falownika objawia się brakiem stabilnego napięcia AC na wyjściu UPS mimo poprawnej szyny DC i sprawnej baterii, co dodatkowo podkreśla jego kluczową rolę.
