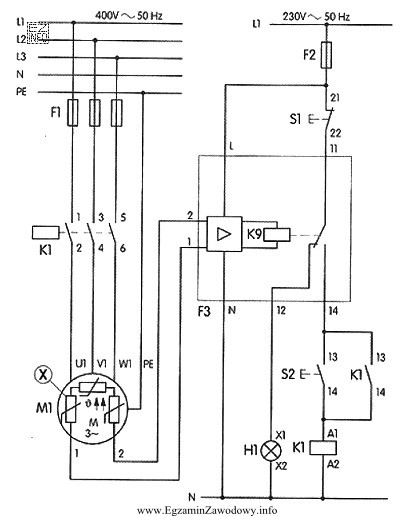

Zadanie polega na odczycie połączeń na schemacie: cewka przekaźnika (oznaczona jako K9) jest elementem wykonawczym, który zadziała dopiero wtedy, gdy zostanie na nią podane właściwe napięcie/prąd sterujący. W wielu układach mechatronicznych cewka przekaźnika bywa sterowana nie bezpośrednio z wyjścia czujnika lub sterownika, ale poprzez stopień pośredni (np. wzmacniający), który zapewnia odpowiednią wydajność prądową i separuje obwody.
Odpowiedź "wzmacniacza" jest właściwa wtedy, gdy ze schematu wynika, że przewody cewki K9 są podłączone do wyjścia bloku/układu opisanego jako wzmacniacz (albo do stopnia, którego funkcją jest wzmocnienie sygnału sterującego dla cewki). W praktyce oznacza to, że wzmacniacz pełni rolę układu wysterowania: przyjmuje sygnał sterujący o małej mocy i dostarcza energię potrzebną do zadziałania przekaźnika.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w takim układzie?
- "stabilizatora" – stabilizator służy do utrzymania możliwie stałego napięcia zasilania. Jeżeli cewka byłaby podłączona do stabilizatora, na schemacie musiałaby wynikać bezpośrednia zależność od jego wyjścia (zwykle w torze zasilania), a nie od stopnia wysterowania.
- "prostownika" – prostownik zamienia prąd przemienny na stały. W typowych schematach jest elementem części zasilacza, a nie blokiem, do którego "podłącza się" cewkę jako element sterowany. Sama obecność prostownika w urządzeniu nie oznacza, że to on steruje cewką.
- "regulatora" – regulator realizuje funkcję regulacji (np. PID) i generuje sygnał sterujący, ale często wymaga stopnia wykonawczego/pośredniego. Jeśli schemat pokazuje wysterowanie przez wzmacniacz, to regulator nie jest miejscem bezpośredniego podłączenia cewki, tylko źródłem sygnału dla toru sterowania.
Wskazówka egzaminacyjna: w pytaniach "na schemacie element X jest podłączony do…" nie zgaduj funkcji "z doświadczenia". Śledź fizycznie linię połączenia od zacisków cewki do opisanego bloku/węzła i dopiero wtedy wybierz odpowiedź.
