W instalacjach przemysłowych często stosuje się dwa różne urządzenia związane z pomiarem ciśnienia: wskaźnik dla operatora oraz czujnik dla automatyki. Na schematach odróżnia się je nie tylko nazwą, ale też sposobem przedstawienia.

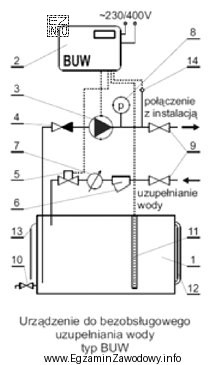

Odpowiedź "manometr." pasuje do elementu (8), ponieważ symbol (okrąg z literą "p") oznacza lokalny przyrząd wskazujący pressure (ciśnienie). Taki element jest montowany na rurociągu (np. za pompą) po to, aby operator mógł szybko i bezpośrednio ocenić, czy ciśnienie jest prawidłowe. Kluczowe jest też to, że manometr nie wysyła sygnału do układu sterowania.
Odpowiedź "czujnik ciśnienia." jest niepoprawna, bo czujnik/przetwornik ciśnienia jest elementem automatyki: zamienia ciśnienie na sygnał elektryczny (typowo prądowy lub napięciowy) i przekazuje go do sterownika. W opisie działania instalacji rolę takiego elementu pełni czujnik (14), który informuje sterownik (2) o spadku ciśnienia i umożliwia załączenie pompy (3). To pokazuje, że w jednym układzie mogą współistnieć oba typy urządzeń: wskaźnik lokalny oraz czujnik do regulacji.
Odpowiedzi "czujnik temperatury." oraz "< termometr z pomiarem zdalnym." są niepoprawne, ponieważ dotyczą pomiaru temperatury, a nie ciśnienia. Dodatkowo w symbolice schematów litera "p" odnosi się do ciśnienia, natomiast temperaturę oznacza się innymi oznaczeniami (np. literą "T"). W praktyce egzaminacyjnej warto zapamiętać: wskaźnik lokalny to informacja dla człowieka na miejscu, a czujnik/przetwornik to informacja dla sterownika i automatyki.
- Wskazówka: jeśli na schemacie element pomiarowy nie ma linii sygnałowej do sterownika, zwykle jest to wskaźnik lokalny (np. manometr).
- Typowy błąd: utożsamianie każdego pomiaru ciśnienia z "czujnikiem", mimo że manometr też mierzy ciśnienie, ale nie steruje procesem.
