Komora paleniskowa (często nazywana też przestrzenią paleniskową) jest kluczową częścią kotła parowego po stronie gazowej. To właśnie tam odbywa się proces spalania: paliwo w obecności powietrza ulega spaleniu, powstaje płomień oraz gorące produkty spalania, które następnie oddają ciepło powierzchniom ogrzewalnym kotła. W praktyce eksploatacyjnej znajomość położenia komory paleniskowej jest ważna m.in. dla oceny warunków spalania, kontroli temperatur i rozpoznania stref narażonych na największe obciążenia cieplne.

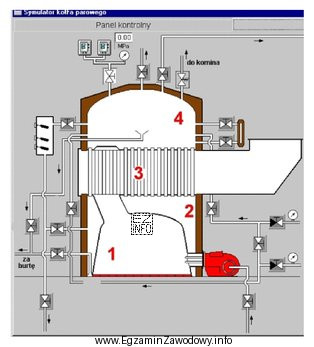

W tym zadaniu sprawdzana jest umiejętność czytania schematu kotła oraz poprawnego przyporządkowania numeru do wskazanego obszaru. Na dołączonym schemacie komora paleniskowa została oznaczona cyfrą 1, dlatego ta odpowiedź jest prawidłowa.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 2, 3 i 4 odnoszą się na schemacie do innych elementów lub stref kotła niż przestrzeń, w której bezpośrednio zachodzi spalanie.
- Typowym błędem jest traktowanie "komory paleniskowej" jako dowolnej części w pobliżu palnika albo jako całej części gazowej kotła. Na schematach egzaminacyjnych numer przypisany jest zwykle do konkretnego, ograniczonego obszaru – tego, w którym rozwija się płomień i powstają gorące gazy.
Wskazówka egzaminacyjna: szukając komory paleniskowej na rysunku, identyfikuj najpierw elementy związane ze spalaniem (miejsce doprowadzenia paliwa/ogrzanych gazów) i wybierz przestrzeń bezpośrednio "za" tym miejscem, zanim gazy trafią do dalszych kanałów przepływu.
