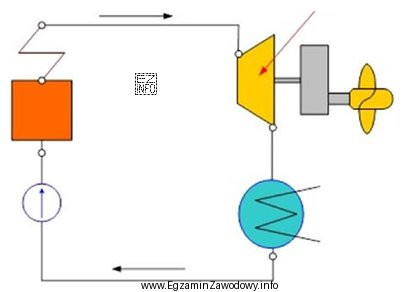

W obiegu siłowni turboparowej turbina parowa jest urządzeniem, w którym następuje rozprężanie pary i zamiana jej energii na pracę mechaniczną (napęd wału/maszyny). Na schematach technologicznych turbina jest zwykle umieszczona w głównej gałęzi przepływu pary: po stronie doprowadzenia pary (z wytwornicy/parownika) i przed elementami, do których trafia para po wykonaniu pracy.
Odpowiedź "turbinę parową" jest poprawna, ponieważ to właśnie turbinę rozpoznaje się na typowym schemacie obiegu turboparowego jako kluczowy aparat odpowiedzialny za wytwarzanie mocy z energii pary.
Pozostałe odpowiedzi są błędne, bo wskazują elementy o innej roli:
- "sprężarkę" spotyka się w układach, gdzie spręża się gaz (np. powietrze) lub czynnik roboczy w obiegach sprężarkowych. Nie jest to typowy podstawowy element klasycznego obiegu turboparowego, a jej symbol i miejsce w schemacie są inne.
- "skraplacz" (kondensator) odpowiada za skraplanie pary po turbinie i odprowadzenie ciepła do czynnika chłodzącego. Na schemacie zwykle występuje za turbiną i ma inną funkcję niż wytwarzanie mocy.
- "odbiornik mocy" to ogólne określenie urządzenia napędzanego (np. generator, przekładnia, śruba). Na schematach obiegu termodynamicznego nie zawsze jest przedstawiany jako aparat przepływowy czynnika; bywa zaznaczany inaczej niż turbina, skraplacz czy pompa.
Wskazówka egzaminacyjna: identyfikując element na schemacie, analizuj połączenia i kierunek przepływu (co jest "przed" i "za" elementem), a nie tylko sam symbol. To zmniejsza ryzyko pomylenia turbiny ze skraplaczem lub elementami pomocniczymi.
