W obiegu wodnym kotła z wymuszonym obiegiem kluczowe jest rozróżnianie: urządzeń (np. pompy, powierzchnie ogrzewalne) oraz węzłów rurociągowych (punkty połączeń strumieni). Mieszalnik w takim układzie najczęściej nie jest "oddzielną maszyną", lecz miejscem, gdzie spotykają się co najmniej dwa strumienie wody, a ich połączenie powoduje uśrednienie temperatury i składu/parametrów czynnika.

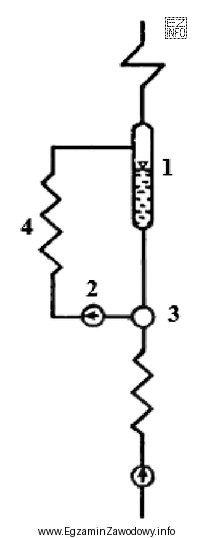

Odpowiedź "3" jest poprawna, ponieważ element 3 na schemacie stanowi węzeł łączenia przepływów: dopływa do niego strumień z dolnej części zbiornika/separatora oraz dopływ zasilania (gałąź z elementami obiegu), a następnie mieszanina jest kierowana dalej w obieg. Taka funkcja odpowiada definicji mieszalnika jako punktu mieszania strumieni.
- "2" jest błędne, bo symbol odpowiada pompie cyrkulacyjnej. Pompa zwiększa ciśnienie i wymusza przepływ, ale sama z definicji nie jest miejscem łączenia strumieni (jej podstawową funkcją nie jest mieszanie, tylko tłoczenie).
- "1" jest błędne, bo w tym miejscu znajduje się separator/walczak, którego zadaniem jest oddzielanie pary od wody (rozdział faz), a nie łączenie dwóch strumieni wody w jeden.
- "4" jest błędne, bo odpowiada parownikowi/powierzchni ogrzewalnej, gdzie zachodzi odbiór ciepła i częściowe odparowanie. To element wymiany ciepła, a nie węzeł mieszania.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się "mieszalnik", szukaj na schemacie punktu zbiegu przewodów (węzła), a nie symbolu urządzenia wykonawczego. Najczęstsza pomyłka to wybór pompy, bo "miesza", jednak w obiegach kotłowych mieszanie jest efektem połączenia strumieni w rurociągu.
