KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2016



PYTANIE NR 28.

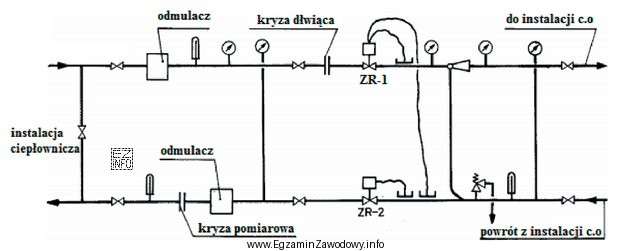

Na schemacie przedstawiono wodny węzeł cieplny
Na schemacie przedstawiono wodny węzeł cieplny
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono wodny węzeł cieplny z elementami takimi jak odmulacz, krzyżówka pomiarowa, krzyżówka dwułóżyskowa oraz zawory regulacyjne. Obecność tych elementów pozwala na regulację przepływu oraz parametrów czynnika, takich jak temperatura i ciśnienie. Zawory regulacyjne umożliwiają obniżenie temperatury poprzez mieszanie strumieni o różnych temperaturach, a odmulacze mogą wpływać na ciśnienie w systemie.
