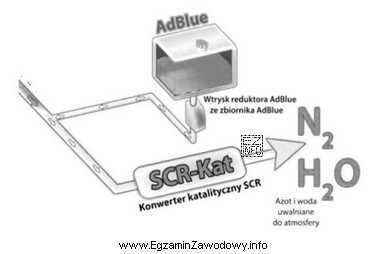

Poprawna odpowiedź to "wydechowego", ponieważ elementy układu wydechowego mają jedno główne zadanie: odebrać spaliny z silnika i bezpiecznie odprowadzić je na zewnątrz, często jednocześnie tłumiąc hałas i ograniczając uciążliwość emisji. Na schematach technicznych (także w maszynach rolniczych) układ ten rozpoznaje się przede wszystkim po:
- kierunku przepływu – od silnika na zewnątrz,
- połączeniu z wylotem spalin (okolice kolektora/króćca wydechowego),
- typowych kształtach elementów, takich jak rury, tłumik/komora tłumiąca, ewentualnie elementy oczyszczania spalin.
Odpowiedź "chłodzenia" jest nieprawidłowa, bo układ chłodzenia tworzą zwykle obieg cieczy (chłodnica, pompa cieczy, termostat, przewody do nagrzewnicy), a jego elementy są wpięte w obieg cieczy i mają inne punkty przyłączeń niż wydech. Charakterystyczne jest powiązanie z chłodnicą i króćcami wodnymi, a nie z wylotem spalin.
Odpowiedź "napędowego" jest błędna, ponieważ układ napędowy (przeniesienie napędu) obejmuje elementy mechaniczne: sprzęgło, skrzynię biegów, wały, przekładnie, mosty napędowe. Na schematach ma postać zespołów i połączeń mechanicznych, a nie przewodu służącego do transportu gazów.
Odpowiedź "zasilania" również nie pasuje: układ zasilania dotyczy doprowadzenia paliwa (i w szerszym ujęciu powietrza) do silnika, czyli zbiornika, przewodów paliwowych, filtrów, pompy, wtryskiwaczy lub gaźnika. Kluczowa różnica polega na tym, że zasilanie prowadzi medium do silnika, a wydech odprowadza spaliny od silnika.
Wskazówka egzaminacyjna: gdy widzisz schemat i masz wątpliwość, zadaj sobie dwa pytania: "Czy to jest droga do silnika czy z silnika?" oraz "Czy element jest częścią obiegu cieczy, paliwa czy mechanicznego przeniesienia mocy?". Ta prosta analiza zwykle pozwala odróżnić wydech od chłodzenia, zasilania i napędu.
