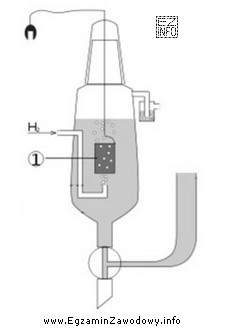

Standardowa elektroda wodorowa (SHE) jest klasycznym punktem odniesienia w elektrochemii. Jej działanie opiera się na układzie redoks H2/H+, a więc na równowadze między wodorem cząsteczkowym a jonami wodorowymi w roztworze. Kluczowe jest to, że w tym półogniwie potrzebny jest obojętny przewodnik, który zapewni transport elektronów i umożliwi szybkie ustalenie równowagi na granicy faz.
Taką rolę pełni płytka platynowa (często platynowana, aby zwiększyć powierzchnię czynną). Dlatego odpowiedź "płytkę platynową" jest poprawna: to najważniejszy element konstrukcyjny elektrody, na którym zachodzi wymiana elektronów związana z reakcją wodoru.
Pozostałe odpowiedzi opisują elementy obecne w układzie, ale nie są "elektrodą" w sensie konstrukcyjnego przewodnika:
- "roztwór kwasu" to elektrolit dostarczający jonów H+ (zapewnia odpowiednią aktywność/protony), lecz sam roztwór nie jest elementem przewodzącym elektronowo i nie zastępuje materiału elektrody.
- "pęcherzyki wodoru" odnoszą się do doprowadzanego gazu H2, który ustala warunki równowagi, ale pęcherzyki nie są częścią stałej konstrukcji elektrody i nie pełnią funkcji przewodnika.
- "płuczka blokująca dostęp tlenu" to element pomocniczy spotykany w aparaturze (ochrona przed utlenianiem/zakłóceniami), jednak nie stanowi części właściwej elektrody oznaczanej zwykle na schemacie jako materiał elektrodowy.
W zadaniach z rysunkiem warto najpierw ustalić, co jest elementem stałym (metal/elektroda), a co jest medium (roztwór/gaz) albo osprzętem (płuczki, zawory). To ogranicza typowe pomyłki wynikające z kojarzenia "elektrody wodorowej" wyłącznie z obecnością wodoru.
