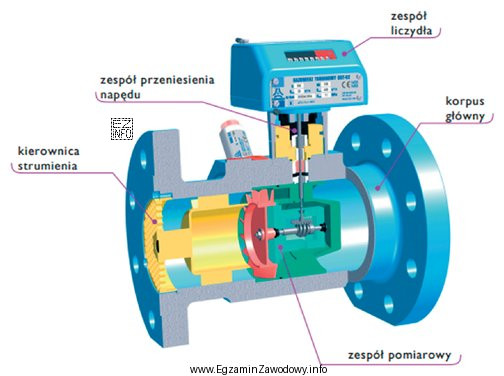

W pytaniu chodzi o rozpoznanie typu gazomierza przemysłowego na podstawie schematu budowy. Gazomierz turbinowy to urządzenie, w którym przepływ gazu powoduje obrót elementu wirującego (turbiny/wirnika). Liczba obrotów w jednostce czasu jest powiązana z przepływem, a po przeliczeniu pozwala wyznaczyć objętość gazu, która przepłynęła przez przyrząd. Na schematach typowo widoczny jest tor przepływu oraz część pomiarowa z elementem wirującym.
Odpowiedź "turbinowego" jest poprawna, jeżeli na schemacie widać element turbiny (wirnik) umieszczony w kanale przepływowym oraz rozwiązania typowe dla konstrukcji turbinowej.
- Odpowiedź "rotorowego" jest błędna, gdyż w gazomierzach rotacyjnych (wyporowych) kluczowe są komory wyporowe i rotory o określonej geometrii, które odmierzają porcje objętości. Ich schematy zwykle eksponują dwie współpracujące bryły/rotory i przestrzenie wyporowe, a nie turbinę w strumieniu.
- Odpowiedź "wirowego" jest błędna, ponieważ przepływomierze wirowe bazują na zjawisku odrywania wirów i częstotliwości zawirowań za przeszkodą w strumieniu. Schemat takich urządzeń koncentruje się na przegrodzie (bluff body) i czujniku drgań/ciśnienia, a nie na wirniku turbiny.
- Odpowiedź "zwężkowego" jest błędna, bo rozwiązania zwężkowe opierają się na pomiarze spadku ciśnienia na zwężce (np. kryzie/dyszy/zwężce Venturiego). Na schemacie dominują elementy zwężki i króćce ciśnieniowe, a nie część wirująca.
Na egzaminie warto ćwiczyć rozpoznawanie urządzeń po cechach konstrukcyjnych: obecność wirnika (turbinowy), komór wyporowych/rotorów (rotacyjny), przegrody generującej wiry (wirowy) albo zwężki i poboru ciśnień (zwężkowy). Dzięki temu nawet uproszczony schemat pozwala wybrać jedną, właściwą odpowiedź.
