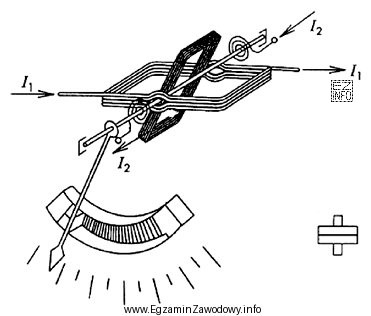

Poprawna odpowiedź to elektrodynamicznego, ponieważ ustrój elektrodynamiczny opiera się na oddziaływaniu pól magnetycznych dwóch cewek: uzwojenia nieruchomego (cewka prądowa) oraz uzwojenia ruchomego (cewka napięciowa lub pomiarowa). Moment wychylający jest skutkiem wzajemnego oddziaływania prądów w tych uzwojeniach, co jest typową cechą tej grupy przyrządów.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Indukcyjnego – ustrój indukcyjny wiąże się z działaniem zjawisk indukcji elektromagnetycznej i jest kojarzony z przyrządami przeznaczonymi głównie do prądu przemiennego; konstrukcyjnie wyróżniają go inne elementy (np. układ magnetyczny odpowiedni dla zjawisk indukcyjnych), a nie klasyczny układ dwóch cewek jak w elektrodynamicznym.
- Magnetoelektrycznego – w ustroju magnetoelektrycznym kluczowym elementem jest magnes stały i cewka ruchoma w jego polu. To bardzo częsty typ w miernikach wskazówkowych do prądu stałego, ale jego rozpoznanie opiera się na obecności magnesu stałego, a nie na parze cewek oddziałujących ze sobą.
- Elektromagnetycznego – ustrój elektromagnetyczny (np. z żelazem ruchomym) wykorzystuje przyciąganie/odpychanie elementu ferromagnetycznego w polu cewki. Charakterystyczny jest rdzeń lub element żelazny zmieniający położenie, co odróżnia go od ustroju elektrodynamicznego.
Wskazówka egzaminacyjna: jeśli na schemacie widzisz "cewka stała + cewka ruchoma" bez magnesu stałego i bez elementu żelaznego typowego dla przyciągania, najczęściej wskazuje to na ustrój elektrodynamiczny. Jeżeli natomiast jest wyraźny magnes stały – rozważ magnetoelektryczny, a gdy jest element żelazny/rdzeń – elektromagnetyczny.
