Określenie dwupołówkowy oznacza, że układ wykorzystuje oba półokresy napięcia AC do uzyskania napięcia jednokierunkowego na wyjściu. W praktyce realizuje się to najczęściej przez:
- mostek z czterech diod (klasyczny układ mostkowy), albo
- układ z dwiema diodami i transformatorem z odczepem środkowym.
Określenie niesterowany oznacza, że elementy prostujące nie wymagają sygnału sterującego do rozpoczęcia przewodzenia. Typowymi elementami w prostowniku niesterowanym są diody prostownicze, które przewodzą samoczynnie, gdy są spolaryzowane w kierunku przewodzenia.

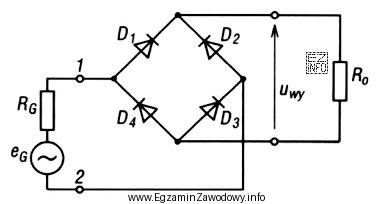

Dlatego odpowiedź "dwupołówkowy niesterowany" pasuje do schematu prostownika, w którym rozpoznajemy topologię dwupołówkową oraz brak elementów sterowanych (brak tyrystorów/triaków, brak bramki sterującej).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "jednopołówkowy sterowany" byłby układem, który wykorzystuje tylko jeden półokres oraz zawiera element sterowany (np. tyrystor). Taki schemat musiałby wskazywać sterowanie kątem przewodzenia.
- "dwupołówkowy sterowany" wymagałby elementów sterowanych w gałęziach przewodzenia dla obu półokresów (np. tyrystory w układzie mostkowym lub półmostkowym). Sama obecność diod nie spełnia kryterium "sterowany".
- "jednopołówkowy niesterowany" to najprostszy prostownik z pojedynczą diodą (lub równoważny), w którym prostowany jest tylko jeden półokres, co skutkuje większymi tętnieniami i innym przebiegiem prądu.
Wskazówka egzaminacyjna: najpierw rozstrzygnij jedno- vs dwupołówkowy (czy przewodzenie jest możliwe w obu półokresach), a dopiero potem sterowany vs niesterowany (czy na schemacie występują tyrystory lub inne elementy z wejściem sterującym).
