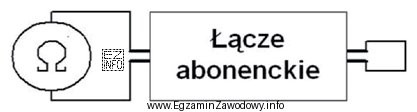

W zadaniach z pomiarów torów telekomunikacyjnych często trzeba rozpoznać, jaki parametr linii jest mierzony na podstawie schematu połączeń przyrządu z parą przewodów. Odpowiedź "rezystancji pętli" dotyczy pomiaru rezystancji całego obwodu utworzonego przez dwie żyły tej samej pary (przepływ prądu "tam i z powrotem"). Taki pomiar jest typowy w diagnostyce par miedzianych, bo pozwala wykrywać przerwy, złe styki, zawilgocone złącza lub nieprawidłowe połączenia zwiększające opór.
Dlaczego pozostałe odpowiedzi nie pasują do typowego układu rezystancji pętli?
- "rezystancji izolacji" dotyczy sprawdzania, czy izolacja między żyłami (lub żyłą a ziemią/ekranem) nie ma zbyt dużych upływności. W praktyce wymaga to przyłożenia napięcia testowego i pomiaru prądu upływu/rezystancji w konfiguracji "międzyprzewodowej" lub "doziemnej", a nie pomiaru rezystancji obwodu zamkniętego pętlą.
- "tłumienności" odnosi się do właściwości transmisyjnych toru (spadku poziomu sygnału w funkcji częstotliwości i długości). Nie jest to prosty pomiar DC rezystancji, tylko test realizowany metodami dla sygnałów zmiennych, zwykle z użyciem generatora i odbiornika/testera transmisyjnego.
- "przesłuchu" (sprzężeń między parami) również należy do pomiarów transmisyjnych: ocenia, ile sygnału "przedostaje się" z jednej pary do drugiej. Wymaga pobudzenia jednej pary i pomiaru sygnału zakłócającego w parze sąsiedniej, więc jego układ pomiarowy i idea są inne niż w przypadku pomiaru rezystancji pętli.
Wskazówka egzaminacyjna: jeśli na schemacie widzisz układ, w którym prąd pomiarowy płynie przez obie żyły pary, a wynik dotyczy całego obwodu, najczęściej chodzi o rezystancję pętli. Gdy pomiar dotyczy "pomiędzy żyłami" lub "do ziemi" i ma wykrywać upływ, wtedy myśl o rezystancji izolacji. Parametry takie jak tłumienność i przesłuch zwykle wymagają testów sygnałowych, nie tylko omomierza.
