KWALIFIKACJA INF1 + INF9 - WRZESIEŃ 2015

Wyjaśnienie poprawnej odpowiedzi:

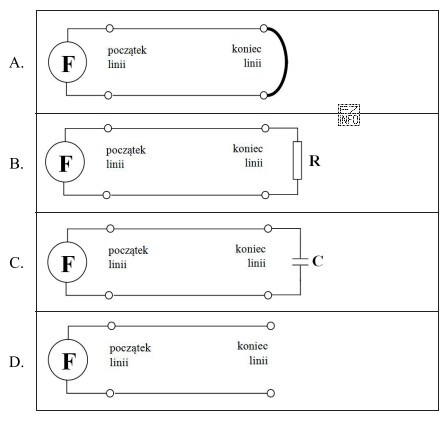

Analizując schematy przedstawione na zdjęciu, odpowiedź D jest poprawna, ponieważ przedstawia układ do pomiaru pojemności elektrycznej linii transmisyjnej bez dodatkowych elementów, które mogłyby wpłynąć na wynik pomiaru. Schematy A, B i C zawierają dodatkowe elementy (rezystory i kondensatory), które nie są potrzebne do bezpośredniego pomiaru pojemności linii.
