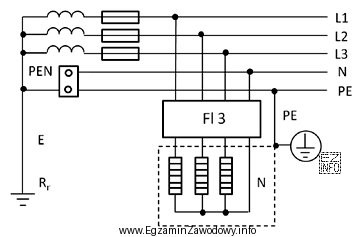

Układy sieciowe opisują sposób połączenia punktu neutralnego źródła z ziemią oraz to, jak w instalacji odbiorczej prowadzone są przewody ochronne i neutralne. W zadaniu należy odczytać z rysunku cechy prowadzenia przewodów i na tej podstawie wskazać typ sieci.
TN-C-S to układ mieszany: w pewnym odcinku instalacji funkcje przewodu ochronnego i neutralnego są połączone w jednym przewodzie PEN (część "C"), a dalej następuje rozdzielenie na dwa oddzielne przewody: PE (ochronny) i N (neutralny) – część "S". Jeśli schemat pokazuje punkt rozdziału PEN na PE i N, to jest to kluczowa przesłanka wyboru TN-C-S.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- TN-S: w tym układzie przewody PE i N są rozdzielone na całej długości instalacji; nie ma odcinka z przewodem PEN. Jeżeli na schemacie widać etap wspólny (PEN) i dopiero potem rozdział, nie jest to TN-S.
- TN-C: tutaj PE i N są połączone w PEN w całej instalacji. Nie powinno być wyodrębnionego przewodu PE i N po rozdziale. Gdy rysunek wskazuje rozdzielenie, wyklucza to TN-C.
- IT: w IT punkt neutralny jest izolowany od ziemi lub uziemiony przez impedancję, a charakterystyka ochrony i uszkodzeń doziemnych jest inna. Sam fakt obecności RCD nie przesądza o IT; decydują oznaczenia i sposób uziemienia oraz prowadzenia przewodów ochronnych.
Wskazówka egzaminacyjna: szukaj na schemacie (1) czy występuje PEN, (2) czy jest pokazany punkt rozdziału na PE i N, (3) czy po rozdziale RCD obejmuje przewód fazowy i neutralny, a PE jest prowadzony osobno. To najczęstszy wzorzec rozpoznawania TN-C-S na rysunkach.
