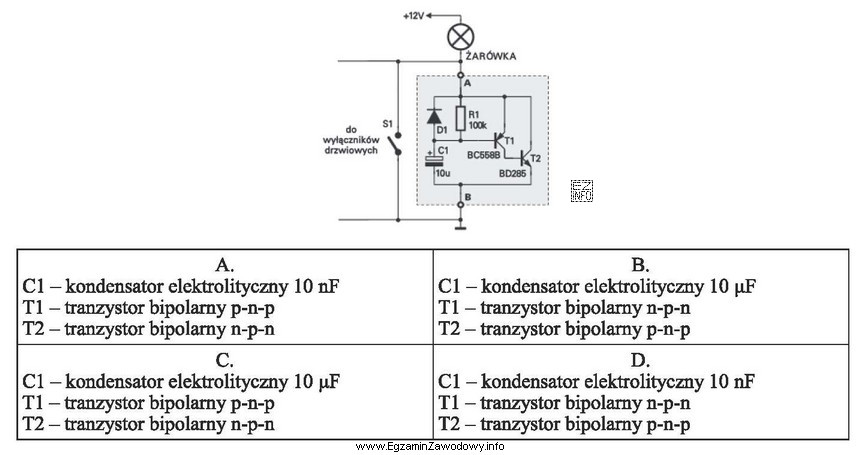

W układach opóźniających wyłączenie oświetlenia wnętrza pojazdu często spotyka się połączenie elementu magazynującego ładunek oraz elementów przełączających, które włączają/wyłączają obciążenie (żarówkę lub sterowanie przekaźnikiem/driverem).
Oznaczenie C1 na schematach elektronicznych standardowo odnosi się do kondensatora. Kondensator ładuje się i rozładowuje, a wraz z rezystancją w obwodzie tworzy zależność czasową (stałą czasową), dzięki czemu sygnał sterujący nie zanika natychmiast po odcięciu zasilania/masy, tylko po pewnym czasie. To właśnie ta własność jest wykorzystywana do funkcji "ściemniania" lub opóźnionego wygaszenia lampki w kabinie.
Oznaczenia T1 oraz T2tranzystorów, które pracują jako elektroniczne przełączniki (klucze) lub elementy wzmacniające prąd sterujący. W praktyce szkolnej i serwisowej najczęściej chodzi o tranzystory bipolarne, rozróżniane na NPN i PNP. Typ NPN i PNP różnią się polaryzacją złącz oraz tym, jakim poziomem napięcia/prądu steruje się ich przewodzeniem w danym miejscu układu.
Dlaczego pozostałe warianty identyfikacji bywają mylące?
- Wskazanie, że C1 jest elementem innym niż kondensator, zwykle wynika z pomylenia oznaczeń literowych (np. z innymi dziedzinami) albo nieuwzględnienia standardów zapisu schematów.
- Wskazanie, że T1 lub T2 nie są tranzystorami, często bierze się z błędnego skojarzenia litery "T" z transformatorem. Transformator jednak ma inne typowe oznaczenia w schematach i inny symbol graficzny; w układzie opóźnienia oświetlenia w pojeździe jest też rzadko spotykany.
- Odwrócenie typów NPN/PNP jest typowym błędem, gdy uczeń rozpoznaje tranzystor "na skróty" bez przeanalizowania, czy dany klucz ma załączać od strony plusa (high-side) czy od strony masy (low-side) oraz jak jest spolaryzowane sterowanie.
W przygotowaniu do egzaminu pomaga utrwalenie: (1) oznaczeń literowych elementów, (2) roli kondensatora w funkcjach czasowych oraz (3) podstaw rozróżniania NPN/PNP w typowych układach samochodowych.
