Termistor to rezystor, którego rezystancja zależy w wyraźny sposób od temperatury. W praktyce spotyka się głównie dwa typy:
- PTC (Positive Temperature Coefficient) – rezystancja rośnie wraz ze wzrostem temperatury.
- NTC (Negative Temperature Coefficient) – rezystancja maleje wraz ze wzrostem temperatury.

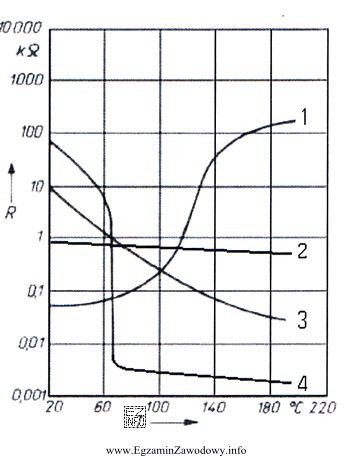

W zadaniu trzeba zidentyfikować PTC na podstawie charakterystyki rezystancyjno-temperaturowej R(T) pokazanej na rysunku. Kluczowy jest kierunek zmian: jeśli wraz ze wzrostem temperatury (oś T) rezystancja (oś R) rośnie, to mamy zachowanie typowe dla PTC. Jeśli rezystancja spada – to cecha NTC. Jeżeli przebieg jest w przybliżeniu stały w badanym zakresie, nie jest to typowa charakterystyka termistora wykorzystywanego jako element o silnej zależności od temperatury.
Dlaczego pozostałe odpowiedzi mogą kusić, ale są błędne?
- Przebieg malejący R(T) odpowiada intuicyjnie wielu uczniom (bo "ciepło zwiększa przewodnictwo"), jednak to jest właśnie charakterystyczne dla NTC, nie dla PTC.
- Przebiegi o bardzo słabej zmianie rezystancji z temperaturą nie realizują funkcji termistora w sensie egzaminacyjnym (brak wyraźnego współczynnika temperaturowego w badanym zakresie).
- Przebiegi, które zmieniają się niemonotonicznie (raz rosną, raz maleją), nie pasują do prostego kryterium rozpoznania PTC w typowych zadaniach testowych.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy patrzysz na właściwe osie (temperatura na osi poziomej, rezystancja na pionowej) i czy rozumiesz, że "PTC" oznacza znak zależności (wzrost R), a nie konkretną wartość rezystancji.
