KWALIFIKACJA MTL5 - STYCZEŃ 2021



PYTANIE NR 18.

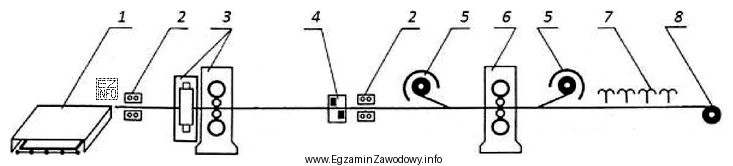

Na schemacie walcowania blach cienkich na gorąco z wykorzystaniem walcarki Steckel’a urządzenia oznaczone cyfrą 5 to
Ilustracja przedstawia schemat procesu walcowania blach cienkich na gorąco przy użyciu walcarki typu Steckel.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W walcarce Steckel’a kluczowym elementem są zwijarki umieszczone w piecach po obu stronach klatki walcowniczej, które umożliwiają zwijanie pasma i utrzymanie jego temperatury podczas kolejnych przepustów. Dlatego urządzenie oznaczone na schemacie jako "5" odpowiada zwijarkom w piecach, a nie zbijaczom zgorzeliny, walcarce osadzającej ani nożycom.

Pełne wyjaśnienie:

W układzie walcowania blach cienkich na gorąco z wykorzystaniem walcarki Steckel’a charakterystyczną cechą jest zwijanie pasma (taśmy) w zwijarkach umieszczonych w piecach. Takie rozwiązanie pozwala:

  • utrzymać temperaturę materiału pomiędzy kolejnymi przepustami (ograniczenie wychłodzenia),
  • umożliwić wielokrotne przejścia tego samego pasma przez klatkę walcowniczą,
  • stabilizować proces przy produkcji cienkich taśm/blach na gorąco.

Dlatego odpowiedź "zwijarki umieszczone w piecach" jest zgodna z typową funkcją i budową linii Steckel’a: zwijarki pracują w komorach piecowych i zwijają pasmo na bęben (coiler), gdy materiał ma zostać ponownie podany na klatkę.

Pozostałe odpowiedzi opisują urządzenia spotykane w liniach walcowniczych, ale o innej roli:

  • "hydrauliczne zbijacze zgorzeliny" służą do usuwania zgorzeliny (najczęściej strumieniem wody pod wysokim ciśnieniem) przed walcowaniem lub między operacjami. Ich zadaniem jest poprawa jakości powierzchni, a nie zwijanie i dogrzewanie pasma.
  • "walcarki osadzające duo pionowe" odnoszą się do klatek pionowych (edgerów) korygujących szerokość lub prowadzenie materiału; nie spełniają funkcji akumulacji pasma w piecu.
  • "bębnowe nożyce latające" to urządzenia do cięcia poruszającego się pasma bez zatrzymywania linii; są elementem obróbki długości, a nie elementem utrzymania temperatury i realizacji wieloprzepustowego walcowania w układzie Steckel’a.

Wskazówka egzaminacyjna: w pytaniach o walcarkę Steckel’a warto kojarzyć ją z pojęciami coiler w piecu, zwijanie i rozwijanie pasma oraz utrzymanie temperatury między przepustami. To pomaga odróżnić zwijarki w piecach od urządzeń przygotowania powierzchni (odzgorzelanie) i urządzeń cięcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest walcarka Steckel’a i do czego służy?
Walcarka Steckel’a to układ do walcowania taśm/blach na gorąco, w którym pasmo może być zwijane i rozwijane po obu stronach klatki. Zastosowanie zwijarek w piecach pomaga utrzymać temperaturę materiału między przepustami i umożliwia wielokrotne przejścia przez klatkę.
Dlaczego w układzie Steckel’a stosuje się zwijarki w piecach?
Zwijarki w piecach ograniczają wychłodzenie pasma: po przejściu przez klatkę materiał jest zwijany w komorze o wysokiej temperaturze, a potem ponownie rozwijany. Dzięki temu łatwiej uzyskać cienką taśmę/blachę na gorąco i lepszą powtarzalność własności.
Jaką funkcję pełni zwijarka w piecu podczas walcowania na gorąco?
Zwijarka w piecu akumuluje pasmo w postaci zwoju i pozwala je ponownie podać na klatkę walcowniczą. Jednocześnie piec pomaga utrzymać temperaturę technologicznie wymaganą do odkształcenia plastycznego, co wpływa na jakość i stabilność procesu walcowania.
Co to jest zgorzelina i kiedy usuwa się ją w walcowni?
Zgorzelina to warstwa tlenków powstająca na gorącej powierzchni stali. Usuwa się ją przed walcowaniem i/lub między operacjami, aby poprawić jakość powierzchni i ograniczyć wady (wtrącenia, wgniecenia). Służą do tego m.in. urządzenia odzgorzelające, a nie zwijarki.
Jak odróżnić zbijacze zgorzeliny od zwijarek na schemacie linii?
Zbijacze zgorzeliny są zwykle umieszczone na torze przejścia pasma i kojarzą się z dyszami/sekcją natrysku (usuwanie tlenków). Zwijarki są elementami zwijającymi pasmo na bęben; w układzie Steckel’a są dodatkowo umieszczane w piecach po bokach klatki.
Czy nożyce latające służą do zwijania pasma?
Nie. Nożyce latające służą do cięcia poruszającego się pasma bez zatrzymywania linii, np. do odcinania końców lub dzielenia na odcinki. Zwijanie realizują zwijarki (coilers), które nawijają pasmo na bęben, często w strefie kontrolowanej temperatury w układzie Steckel’a.
Jakie urządzenia są typowe dla walcowania blach cienkich na gorąco?
Typowo spotyka się klatki walcownicze, urządzenia prowadzące, urządzenia do usuwania zgorzeliny, systemy chłodzenia/ogrzewania, zwijarki oraz elementy pomiaru i automatyki. W układzie Steckel’a szczególnie charakterystyczne są zwijarki umieszczone w piecach.
Dlaczego pytania z numeracją elementów na schemacie bywają trudne?
Są trudne, bo wymagają jednocześnie znajomości procesu i umiejętności czytania konkretnego rysunku technologicznego. Bez rozumienia funkcji urządzeń łatwo pomylić elementy o podobnym położeniu w linii (np. odzgorzelanie vs zwijanie). Pomaga kojarzenie cech charakterystycznych układu Steckel’a.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu urządzeń w walcowni?
Częste są pomyłki wynikające z podobnych nazw i skojarzeń (np. wybór "zbijaczy zgorzeliny" zamiast zwijarek), a także przenoszenie wiedzy z innych linii walcowniczych. Warto analizować funkcję urządzenia: czy usuwa warstwę tlenków, tnie pasmo, czy je zwija i utrzymuje temperaturę.
Jak przygotować się do zadań o walcowaniu Steckel’a na egzamin?
Ucz się poprzez schematy i mapy funkcji: klatka walcownicza, zwijarki w piecach, prowadzenie pasma, odzgorzelanie, cięcie. Dobrą metodą jest dopasowywanie urządzeń do ich roli (zwijanie, cięcie, korygowanie szerokości, usuwanie zgorzeliny) i ćwiczenie na kilku przykładowych rysunkach.
info

Około 56% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że dlatego urządzenie oznaczone na schemacie jako "5" odpowiada zwijarkom w piecach, a nie zbijaczom zgorzeliny, walcarce osadzającej ani nożycom.
