W wyciskaniu (ekstruzji) przeciwbieżnym kierunek ruchu wyrobu względem ruchu elementu napędzającego proces jest przeciwny niż w rozwiązaniu współbieżnym. Niezależnie od odmiany, w układzie technologicznym występują charakterystyczne elementy narzędziowe i konstrukcyjne, które operator musi umieć poprawnie nazwać i wskazać na schemacie.
Stempel jest elementem, który bezpośrednio przenosi siłę prasy na wsad. Jego rola polega na:
- docisku i przemieszczaniu wsadu w pojemniku,
- wytworzeniu odpowiedniego stanu naprężeń i odkształceń plastycznych,
- wymuszeniu przepływu metalu przez strefę kształtującą (układ matryca–narzędzie).
W tego typu zadaniu nie wykonuje się obliczeń. Kluczowe jest poprawne rozróżnienie stempla od innych elementów, które bywają mylone:
- matryca (narzędzie nadające kształt przekroju),
- pojemnik/tuleja (część, w której znajduje się wsad),
- trzpień (element kształtujący otwór wewnętrzny przy wytwarzaniu rur),
- wyrób (wyciskana rura wychodząca ze strefy kształtowania).

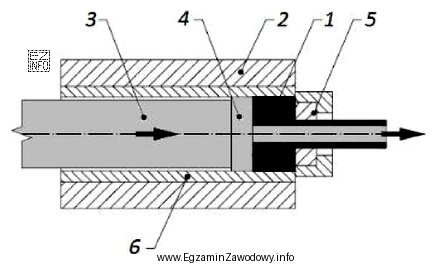

Odpowiedź "3" jest poprawna, ponieważ na dołączonym schemacie właśnie tym numerem oznaczono stempel. Pozostałe propozycje (4, 5, 6) odnoszą się do innych oznaczeń na rysunku, więc są nieprawidłowe w kontekście pytania o stempel.
Wskazówka egzaminacyjna: gdy na schemacie jest kilka długich, osiowych elementów (np. stempel i trzpień), warto kierować się funkcją: stempel "pcha" wsad, a trzpień "tworzy" otwór w rurze. Dopiero potem odczytuje się numer przypisany do danego elementu.
