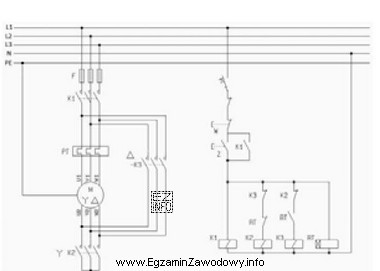

W pytaniu trzeba rozpoznać, jaką funkcję realizuje pokazany na schemacie układ. Odpowiedź "rozruch silnika" jest właściwa, gdy schemat przedstawia typowe elementy toru sterowania i/lub mocy, których zadaniem jest uruchomienie napędu: podanie zasilania na silnik w kontrolowany sposób (np. przez stycznik główny, układ gwiazda–trójkąt, softstart itp.), a często także zapewnienie podstawowego sterowania START/STOP.
Dlaczego pozostałe propozycje nie opisują tej samej funkcji:
- "zmianę kierunku obrotów wału silnika" (rewers) wymaga układu, który zamienia kolejność faz (w silniku trójfazowym) albo zmienia biegunowość/połączenia (w zależności od typu silnika). Na schematach rewersu zwykle występują co najmniej dwa styczniki z blokadą elektryczną/mechaniczną, aby nie dopuścić do zwarcia. To inny cel niż sam rozruch.
- "skokową zmianę prędkości obrotowej" dotyczy układów wielobiegowych (przełączanie uzwojeń, liczby par biegunów) albo przełączania konfiguracji pracy w sposób dający różne prędkości. Takie schematy mają charakterystyczne przełączenia połączeń i logikę wyboru biegu, a nie tylko uruchomienie.
- "ochronę silnika w przypadku zaniku jednej z faz" odnosi się do zabezpieczeń (np. kontroli asymetrii/zaniku fazy). Taki układ ma za zadanie wykryć nieprawidłowość zasilania i odłączyć silnik, a nie realizować funkcję uruchamiania jako główny cel.
Wskazówka egzaminacyjna: przy pytaniach "Na schemacie zamieszczono układ zapewniający…" najpierw wypisz w myślach, jakie są role elementów (styczniki, przyciski, przekaźniki, zabezpieczenia), a dopiero potem dopasuj funkcję: rozruch, rewers, regulacja prędkości, zabezpieczenie. To ogranicza ryzyko pomyłki wynikającej z podobieństwa schematów.
