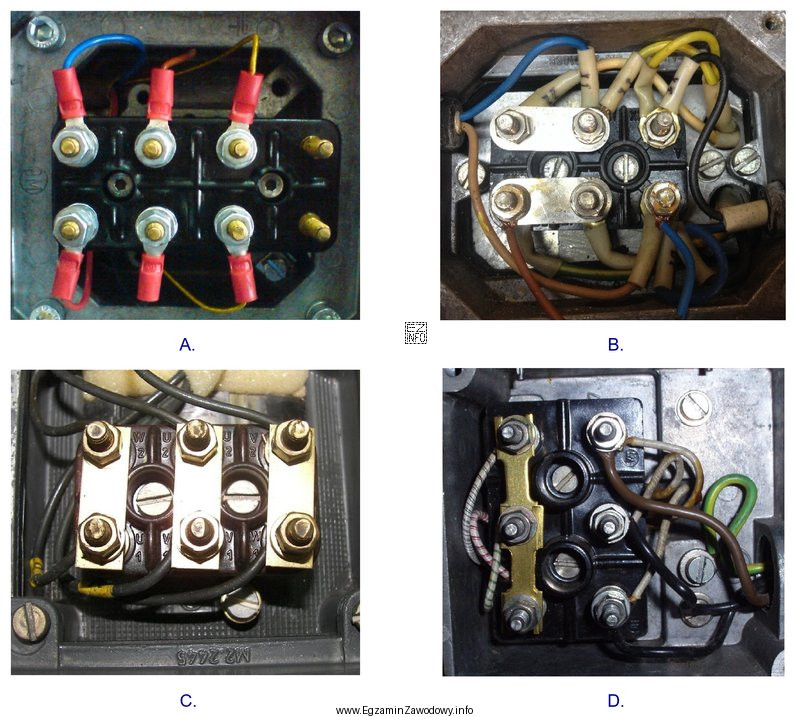

W silniku trójfazowym z wyprowadzonymi końcami uzwojeń tabliczka zaciskowa umożliwia zmianę sposobu połączenia faz: w gwiazdę lub w trójkąt. Pytanie dotyczy sytuacji, w której uzwojenia powinny być połączone w trójkąt, czyli tak, aby:
- koniec jednego uzwojenia był połączony z początkiem kolejnego,
- powstała zamknięta pętla z trzech uzwojeń (geometrycznie "trójkąt"),
- nie tworzono jednego wspólnego punktu połączenia trzech końców (to byłaby gwiazda).
W praktyce rozpoznaje się to po układzie mostków na zaciskach: w trójkącie mostkowanie "krzyżuje" pary zacisków tak, by każda faza była połączona z sąsiednią. Dzięki temu napięcie międzyfazowe odkłada się bezpośrednio na każdym uzwojeniu.
Dlaczego pozostałe rysunki mogą być błędne?
- Układ odpowiadający gwieździe zwykle łączy trzy zaciski w jeden wspólny punkt (trzy końce razem), a zasilanie podaje na pozostałe trzy zaciski. Taki schemat nie spełnia warunku trójkąta.
- Układ z brakiem wymaganych mostków lub z mostkami łączącymi "te same strony" tabliczki może pozostawiać uzwojenia niezamknięte w pętlę, co jest nieprawidłowe dla połączenia Δ.
- Układ losowego mostkowania może powodować zwarcia lub łączenie dwóch końców tego samego uzwojenia, co nie tworzy poprawnej sekwencji początek–koniec między fazami.
Wskazówka egzaminacyjna: zamiast liczyć mostki, sprawdź logicznie, czy z trzech uzwojeń da się przejść "po kolei" (uzwojenie 1 → 2 → 3 → 1) i czy nigdzie nie ma jednego wspólnego węzła trzech przewodów. To odróżnia trójkąt od gwiazdy.
