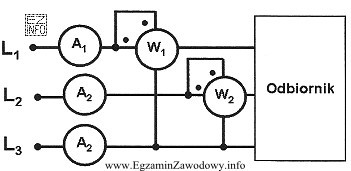

W układzie trójfazowym z obciążeniem symetrycznym oraz kompensacją mocy biernej ocena stanu pracy często opiera się na interpretacji mocy i znaków wskazań przy pomiarze metodą dwóch watomierzy (często spotykany układ Arona).
1) Co mówią amperomierze?
Jeżeli trzy amperomierze (lub amperomierze w fazach) pokazują tę samą wartość prądu, jest to zgodne z pracą symetrycznego odbiornika. Taki obraz jest mało typowy dla przerwy w jednej fazie albo zwarcia w jednej gałęzi, bo wtedy prądy zwykle przestają być równe i pojawiają się wyraźne asymetrie.
2) Co mówią watomierze?
W metodzie dwóch watomierzy wskazania W1 i W2 zależą od przesunięcia fazowego między napięciem i prądem (czyli od cosφ) oraz od tego, czy układ ma charakter indukcyjny (opóźniający) czy pojemnościowy (wyprzedzający) po kompensacji. Charakterystyczne jest to, że przy pewnych wartościach φ jeden z watomierzy może maleć do zera, a następnie (dla pracy bardziej "pojemnościowej" lub bardziej "indukcyjnej", zależnie od sposobu włączenia) przechodzić na wskazania ujemne.
3) Wniosek o przekompensowaniu
Skoro W2 wskazuje wartość dodatnią, a W1 wynosi 0, oznacza to, że udział mocy mierzony przez W1 osiągnął graniczny przypadek. W kontekście zadania (odbiornik indukcyjny z układem kompensacji) taki stan jest spójny z sytuacją, w której kompensacja jest zbyt duża i układ zaczyna zachowywać się pojemnościowo, czyli jest przekompensowany.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "układ odbiornika jest skompensowany" – pełna kompensacja oznacza w praktyce minimalizację mocy biernej i przesunięcia fazowego; nie jest to typowy przypadek, w którym jeden z watomierzy w metodzie dwóch watomierzy "gaśnie" do zera przy jednoczesnym dodatnim wskazaniu drugiego.
- "w układzie odbiornika powstała przerwa" – przerwa w fazie zwykle powoduje silną niesymetrię prądów i zmianę warunków pomiaru; równe wskazania prądu temu przeczą.
- "w układzie odbiornika powstało zwarcie" – zwarcie prowadzi do wzrostu prądu i zaburzeń równowagi, a w praktyce także do zadziałania zabezpieczeń; same równe wskazania prądów oraz specyficzny układ wskazań watomierzy nie opisują typowego zwarcia.
W zadaniach tego typu kluczowe jest kojarzenie: symetria prądów → brak uszkodzeń typu przerwa/zwarcie oraz relacja W1/W2 → informacja o charakterze mocy biernej po kompensacji.
