W systemach pneumatycznych statków powietrznych powietrze z APU (tzw. bleed air) jest doprowadzane do kolektora/układu pneumatycznego przez element, który umożliwia otwarcie/zamknięcie oraz często regulację przepływu. Na schematach instalacji taki element jest przedstawiany jako zawór (zależnie od konwencji rysunkowej: zawór sterowany, zawór odcinający z funkcją regulacji, itp.).

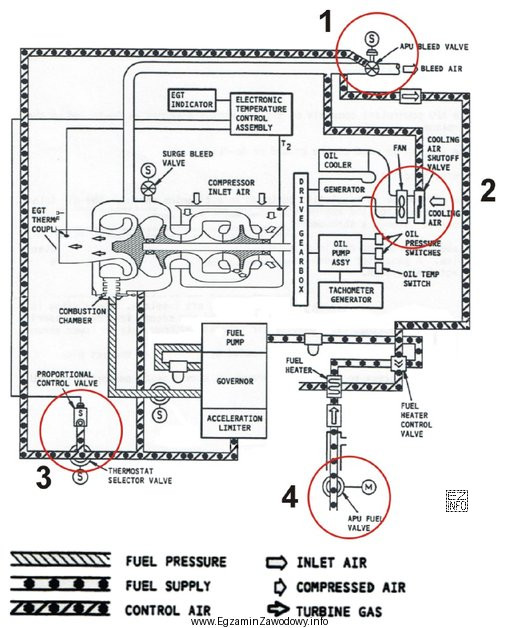

W tym zadaniu nie trzeba znać numeru katalogowego części ani szczegółów konkretnego typu statku powietrznego; kluczowa jest umiejętność odczytu schematu: odnalezienia gałęzi prowadzącej od APU do systemu pneumatycznego i wskazania, w którym zaznaczonym okręgiem obszarze narysowano symbol zaworu regulującego przepływ.
Odpowiedź "1" jest poprawna, bo to właśnie w okręgu z cyfrą 1 znajduje się na schemacie symbol zaworu regulującego przepływ powietrza z APU do układu pneumatycznego. Odpowiedzi "2", "3" i "4" są niepoprawne, ponieważ w tych obszarach schematu nie ma wskazanego zaworu regulującego tę konkretną drogę przepływu (mogą tam być inne elementy instalacji lub inne odcinki przewodów).
Wskazówka egzaminacyjna: najpierw zidentyfikuj na schemacie źródło (APU), potem śledź połączenie w kierunku odbiornika (system pneumatyczny), a dopiero na końcu potwierdź, że oglądany symbol odpowiada zaworowi regulacyjnemu/sterowanemu, a nie innemu typowi zaworu.
