KWALIFIKACJA TLO3 - STYCZEŃ 2017



PYTANIE NR 29.

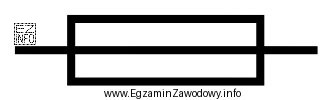

W rysunku technicznym przedstawiony symbol graficzny oznacza
W rysunku technicznym przedstawiony symbol graficzny oznacza
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol przedstawiony na rysunku technicznym jest powszechnie używany do oznaczania bezpiecznika w schematach elektrycznych. Charakterystyczne dla tego symbolu są dwa prostokąty umieszczone równolegle do siebie z liniami połączeniowymi na obu końcach, co odpowiada strukturze bezpiecznika, który przerywa obwód w przypadku przekroczenia dopuszczalnego prądu.
