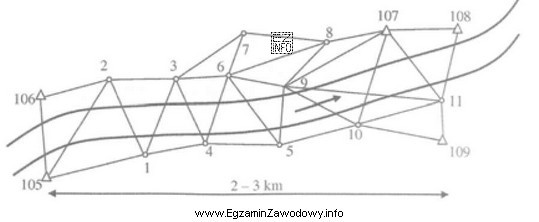

Pytanie sprawdza umiejętność rozpoznania rodzaju osnowy geodezyjnej na podstawie szkicu. W praktyce technika geodety jest to częste zadanie: zanim zacznie się pomiary, trzeba umieć ocenić, jaki układ punktów i połączeń (boków) został przyjęty i jakie ma własności kontrolne.
Sieć trójkątów (klasycznie kojarzona z triangulacją) charakteryzuje się tym, że punkty osnowy są powiązane bokami w taki sposób, aby powstawały liczne trójkąty. Taki układ ułatwia wykrywanie błędów dzięki nadmiarowości obserwacji i spójności geometrycznej. Gdy osnowę zakłada się wzdłuż rzeki, często dąży się do tego, aby sieć obejmowała obie strony przeszkody (np. oba brzegi), bo zwiększa to stabilność geometryczną i pozwala lepiej kontrolować przerzuty pomiarowe przez przeszkodę.
Dlatego poprawna odpowiedź to: sieci trójkątów po obydwu stronach rzeki – jeśli na szkicu widać układ trójkątów po obu stronach.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Pojedynczy ciąg poligonowy to sekwencja odcinków tworzących jedną "linię" (ciąg) punktów z kolejnymi bokami. Na szkicu takiej osnowy typowo nie widać rozbudowanej siatki trójkątów, tylko łańcuch kolejnych odcinków.
- Podwójny ciąg poligonowy sugeruje dwa równoległe lub powiązane ze sobą ciągi, stosowane m.in. dla lepszej kontroli. Nadal jednak logika układu jest "ciągowa", a nie triangulacyjna; nie opisuje sytuacji, w której dominującą strukturą są trójkąty.
- Sieć trójkątów po jednej stronie rzeki byłaby poprawna tylko wtedy, gdyby wszystkie trójkąty leżały po jednym brzegu. Jeżeli szkic pokazuje sieć po obu stronach, ta odpowiedź nie pasuje do przedstawionego układu.
Wskazówka egzaminacyjna: patrz najpierw na to, czy podstawową figurą są trójkąty (wiele zamkniętych trójkątów) czy ciąg odcinków (kolejne boki w łańcuchu). Dopiero potem oceniaj, czy układ jest po jednej, czy po obu stronach przeszkody terenowej.
