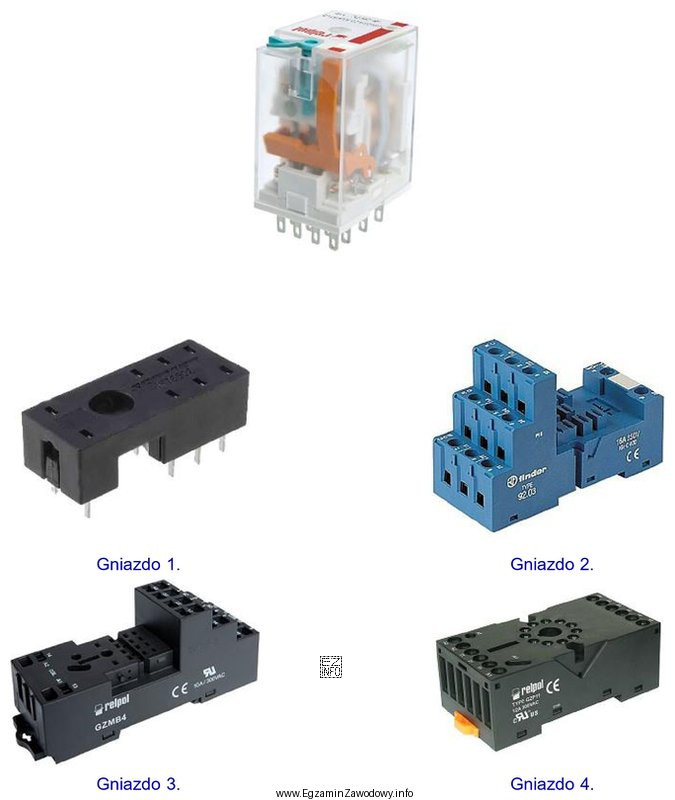

Aby dobrać właściwe gniazdo do przekaźnika montowanego na szynie TH35, trzeba sprawdzić zgodność mechaniczno-elektryczną przekaźnika i podstawki. Kluczowe jest, że przekaźnik ma 4 zest yki przełączne (czyli cztery tory typu COM/NO/NC), a więc gniazdo musi mieć odpowiednią liczbę zacisków i układ wyprowadzeń zgodny z pinami przekaźnika pokazanymi na ilustracji.
Odpowiedź "Gniazdo 3" jest właściwa, bo odpowiada przedstawionemu przekaźnikowi: pasuje liczba zestyków przełącznych oraz rozmieszczenie styków i wyprowadzeń cewki (zgodnie z rysunkiem). W praktyce oznacza to, że po wpięciu przekaźnika do gniazda nie dochodzi do przesunięcia pinów, "zamiany" torów stykowych ani błędnego podłączenia cewki, co mogłoby skutkować nieprawidłową pracą układu sterowania.
Pozostałe propozycje są niepoprawne z typowych powodów spotykanych w doborze podstawek:
- "Gniazdo 2" – zwykle nie pasuje przez inną konfigurację pinów (np. dla innej liczby zestyków lub innego rastra), więc przekaźnik nie jest kompatybilny albo tory stykowe nie odpowiadają zaciskom.
- "Gniazdo 1" – może być przeznaczone do przekaźników o mniejszej liczbie zestyków przełącznych (np. 2 zest yki), przez co brakuje części połączeń lub układ zacisków nie zgadza się z wymaganym 4PDT.
- "Gniazdo 4" – może być przystosowane do innego standardu montażu lub innego typu obudowy/wyprowadzeń; nawet jeśli wygląda podobnie, nie gwarantuje zgodności pinów i bezpiecznego osadzenia.
Wskazówka egzaminacyjna: zawsze w pierwszej kolejności porównuj liczbę i typ zestyków oraz układ wyprowadzeń (pinout) przekaźnika z gniazdem, a dopiero potem cechy montażowe (np. TH35). To minimalizuje ryzyko pomyłek przy okablowaniu sterowania.
