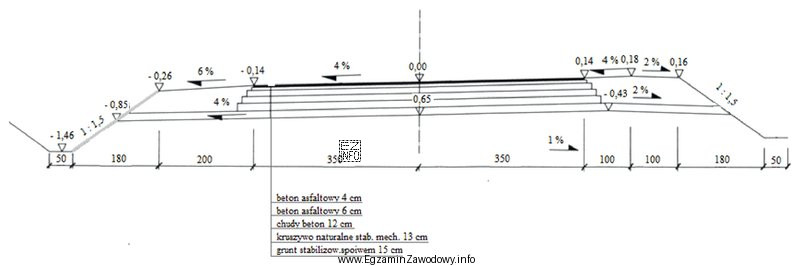

Pytanie dotyczy odczytu głębokości rowu z przekroju poprzecznego drogi na łuku. W takich zadaniach nie wykonuje się obliczeń – kluczowe jest poprawne zidentyfikowanie elementu przekroju (rowu) oraz miejsca, którego dotyczy wymiar (wewnętrzna strona łuku).
Jak rozumieć "głębokość rowu"?
W praktyce jest to różnica wysokości między przyjętym poziomem odniesienia w przekroju (najczęściej poziomem terenu/korony/pobocza wskazanym na rysunku) a dnem rowu, odczytana z pionowego wymiarowania. Należy czytać dokładnie strzałki wymiarowe i opisy, aby nie pomylić głębokości z innym parametrem (np. szerokością dna lub wysokością skarpy).
Dlaczego poprawna odpowiedź to 1,20 m?
To wartość przypisana na rysunku do wymiaru określającego głębokość rowu po wewnętrznej stronie łuku. Oznacza to, że w tym przekroju właśnie taka głębokość została zaprojektowana/zwymiarowana i taką należy wskazać w odpowiedzi.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 0,85 m – typowy błąd to odczyt wymiaru innego elementu (np. wysokości skarpy lub różnicy do innej linii odniesienia) albo pomylenie strony łuku.
- 0,26 m – tak mała wartość często odpowiada innemu parametrowi przekroju (np. spadkowi/przewyższeniu wyrażonemu w metrach na krótkim odcinku lub wysokości warstwy), a nie głębokości rowu.
- 1,46 m – może pochodzić z odczytu maksymalnej różnicy wysokości w innym miejscu przekroju albo z sumowania dwóch wymiarów zamiast odczytu właściwego, pojedynczego wymiaru.
Wskazówka egzaminacyjna: zanim wybierzesz liczbę, upewnij się, że odczytujesz wymiar dokładnie dla elementu "rów" oraz dla strony "wewnętrznej łuku". W razie wątpliwości śledź opis (etykietę) rowu i kierunek strzałek wymiarowych.
