KWALIFIKACJA ELE5 - CZERWIEC 2015

Wyjaśnienie poprawnej odpowiedzi:

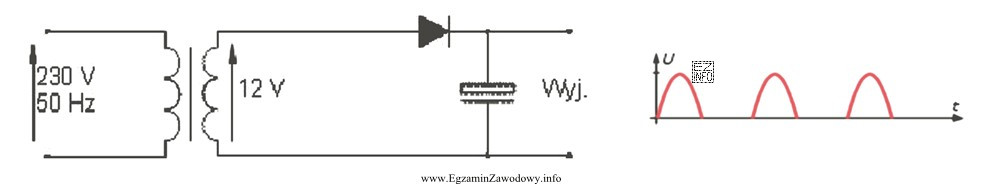

Na schemacie przedstawiono prostownik jednopołówkowy, który składa się z transformatora obniżającego napięcie, diody prostowniczej i kondensatora filtrującego. Przebieg napięcia na wyjściu ukazuje, że prąd płynie tylko w jednej połówce cyklu, co wskazuje na to, że dioda jest sprawna i przepuszcza prąd tylko w jednym kierunku. Jednakże, zamiast wygładzonego napięcia stałego, obserwujemy przebieg pulsujący, co sugeruje, że kondensator, który powinien filtrować napięcie i redukować jego tętnienia, jest uszkodzony.
