Rozpoznanie elementu po charakterystyce prądowo-napięciowej polega na znalezieniu cech, które są unikalne dla danego przyrządu.

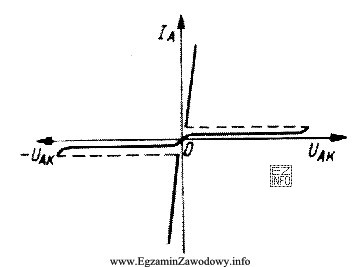

Odpowiedź "diaka" jest poprawna, gdy wykres pokazuje zachowanie dwukierunkowe: w dodatniej i ujemnej polaryzacji prąd jest niewielki do momentu osiągnięcia pewnej wartości napięcia, a następnie następuje nagłe "przełączenie" do stanu przewodzenia (gwałtowny wzrost prądu). Kluczowa jest tu symetria względem początku układu współrzędnych oraz obecność progu przewodzenia w obu kierunkach.
Dlaczego pozostałe odpowiedzi nie pasują:
- "diody Zenera" – typowa cecha to stabilizacja napięcia w kierunku zaporowym po osiągnięciu napięcia przebicia. Charakterystyka jest wyraźnie niesymetryczna: w kierunku przewodzenia zachowuje się jak zwykła dioda, a "szczególne" zjawisko występuje głównie w kierunku zaporowym.
- "tyrystora" – tyrystor jest elementem przełączającym, ale jego praca wiąże się z efektem zatrzasku (po zadziałaniu przewodzi do spadku prądu poniżej prądu podtrzymania) i typowo analizuje się go z uwzględnieniem sterowania bramką. Sama charakterystyka I–U nie jest zwykle opisywana jako symetryczne przebicie w obu polaryzacjach.
- "diody prostowniczej" – dioda prostownicza przewodzi zasadniczo w jednym kierunku (po przekroczeniu napięcia przewodzenia), a w kierunku zaporowym prąd jest mały aż do niedozwolonego przebicia. Taki wykres nie jest symetryczny i nie wskazuje przełączania w obu polaryzacjach.
Wskazówka egzaminacyjna: przy wykresach I–U najpierw oceń, czy element jest jednokierunkowy czy dwukierunkowy, potem szukaj progu przełączenia lub obszaru stabilizacji napięcia. To zwykle pozwala szybko odróżnić diaka od diody Zenera i diody prostowniczej.
