KWALIFIKACJA INF1 - CZERWIEC 2015 (test 2)

PYTANIE NR 33.

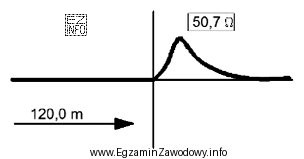

Na wykresie przedstawiono wskazania reflektometru TDR o impedancji Z = 50 Ω. Wzrost impedancji falowej w odległości 120 m od źródła świadczy, że kabel został
Ilustracja przedstawia wykres z reflektometru TDR, który jest używany do analizy kabli telekomunikacyjnych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W TDR kierunek zmiany impedancji decyduje o znaku odbicia.
Wzrost impedancji charakterystycznej w danym miejscu oznacza przejście w stronę "bardziej rozwartej" linii. Typowym powodem jest częściowe przerwanie żyły (naderwanie), a nie zwarcie, które powoduje spadek impedancji.

Pełne wyjaśnienie:

Reflektometr TDR wysyła do linii krótki impuls i obserwuje odbicia powstające w miejscach, gdzie zmienia się impedancja charakterystyczna (nieciągłość linii). Kluczowa jest informacja z treści: na wskazaniu widać wzrost impedancji w odległości 120 m od źródła. Taki przypadek oznacza, że linia w tym miejscu "staje się bardziej rozłączona" – czyli ma większą impedancję niż odcinek wcześniejszy.

Dlatego odpowiedź "naderwany" jest właściwa: częściowe przerwanie (np. pęknięta lub nadłamana żyła, uszkodzony ekran, osłabione połączenie) zwykle powoduje lokalne zwiększenie impedancji i dodatnie odbicie o amplitudzie mniejszej niż przy całkowitym rozwarciu.

Dlaczego pozostałe odpowiedzi są błędne:

  • "zwarty" – zwarcie to przejście w stronę bardzo małej impedancji (lokalny "spadek" impedancji), co w TDR daje odbicie o przeciwnym znaku niż dla wzrostu impedancji.
  • "rozwarty" – rozwarcie oznacza całkowitą przerwę i w praktyce daje skrajny przypadek wzrostu impedancji (do bardzo dużej). W zadaniu wskazano wzrost impedancji, ale wybór "naderwany" sugeruje, że na wykresie nie jest to pełne, skrajne rozwarcie, tylko zmiana częściowa.
  • "zawilgocony" – zawilgocenie częściej kojarzy się ze zmianą parametrów dielektryka i strat (tłumienia) oraz rozmyciem/zmianą kształtu śladu, a nie z typową nieciągłością polegającą na wzroście impedancji jak przy przerwaniu przewodnika.

Wskazówka egzaminacyjna: najpierw ustal, czy na wykresie jest wzrost czy spadek impedancji (lub odpowiednio znak odbicia), a dopiero potem dopasuj typ uszkodzenia. Odległość (tu 120 m) służy głównie do lokalizacji miejsca awarii w terenie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektometr TDR to przyrząd, który wysyła impuls w kabel i analizuje odbicia powstające na nieciągłościach. Umożliwia lokalizowanie uszkodzeń (np. przerwa, zwarcie, złe złącze) oraz ocenę zmian impedancji w torach miedzianych i innych liniach transmisyjnych.
Wzrost impedancji oznacza przejście w stronę "bardziej rozwartej" linii, czyli takiej, która stawia większy opór falowy sygnałowi. Typowo wiąże się to z przerwaniem lub częściowym uszkodzeniem przewodnika albo pogorszeniem połączenia, które zwiększa impedancję w danym punkcie.
Zwarcie jest zmianą w stronę bardzo małej impedancji, a rozwarcie w stronę bardzo dużej. Ponieważ odbicie zależy od relacji impedancji przed i za nieciągłością, przypadki te dają odbicia o przeciwnym "kierunku" (znaku) na śladzie TDR.
Naderwanie to zwykle częściowa przerwa, więc zmiana impedancji jest "mniejsza" niż przy pełnym rozwarciu. W praktyce na wykresie często widać odbicie dodatnie, ale o mniejszej amplitudzie niż dla całkowitej przerwy. Pomaga też ocena kształtu i stabilności śladu.
Nie zawsze. Wilgoć częściej zmienia parametry izolacji (dielektryka) i zwiększa straty, co może wpływać na tłumienie i kształt impulsu, a niekoniecznie dawać wyraźną, punktową zmianę impedancji jak przerwa lub zwarcie. Dlatego trzeba patrzeć na charakter śladu, nie tylko na skojarzenia.
Odległość wyznacza się z czasu powrotu odbicia oraz prędkości propagacji sygnału w kablu (zależnej od współczynnika skrócenia). W praktyce reflektometr robi to automatycznie po ustawieniu właściwego parametru dla danego typu kabla, dlatego poprawne ustawienia są kluczowe.
Najczęściej myli się znak odbicia (wzrost vs spadek impedancji) i automatycznie wybiera "zwarcie" lub "przerwa" bez analizy kierunku zmiany. Drugi błąd to ignorowanie ustawień kabla (np. współczynnika skrócenia), co prowadzi do błędnej odległości i złej diagnozy w terenie.
TDR jest szczególnie przydatny, gdy kabel jest długi, zakopany lub trudno dostępny i trzeba wskazać miejsce problemu. Multimetr potwierdzi zwarcie/przerwę, ale zwykle nie powie, gdzie to jest. TDR pozwala ograniczyć obszar prac i skrócić czas naprawy.
TDR może pokazać nieciągłości wynikające ze złego zarobienia złącza, luźnego styku, korozji, złego dopasowania impedancji lub uszkodzenia ekranu. Na śladzie widać wtedy lokalną zmianę impedancji w konkretnym miejscu, co ułatwia kontrolę jakości montażu.
Wartość 50 Ω określa impedancję odniesienia przyrządu i/lub toru, czyli punkt startowy do oceny zmian. Dla diagnozy typu uszkodzenia kluczowe jest to, czy impedancja w miejscu zdarzenia rośnie czy maleje względem tej wartości, bo to determinuje charakter odbicia.
info

To pytanie poprawnie rozwiązuje 31% zdających egzamin. bardzo trudne

Według specjalistów z branży: "W TDR kierunek zmiany impedancji decyduje o znaku odbicia.Wzrost impedancji charakterystycznej w danym miejscu oznacza przejście w stronę "bardziej rozwartej" linii."

Materiały:

  • Materiały dydaktyczne z reflektometrii TDR stosowane w telekomunikacji (skrypty szkolne/techniczne)
  • Instrukcje obsługi reflektometrów TDR (sekcje: interpretacja odbić, typowe uszkodzenia)
  • Podstawy teorii linii transmisyjnych (rozdziały o impedancji charakterystycznej i odbiciach)
