KWALIFIKACJA INF1 - CZERWIEC 2018 (test 2)

PYTANIE NR 27.
Na podstawie reflektogramu toru miedzianego można stwierdzić, że tor ma długość

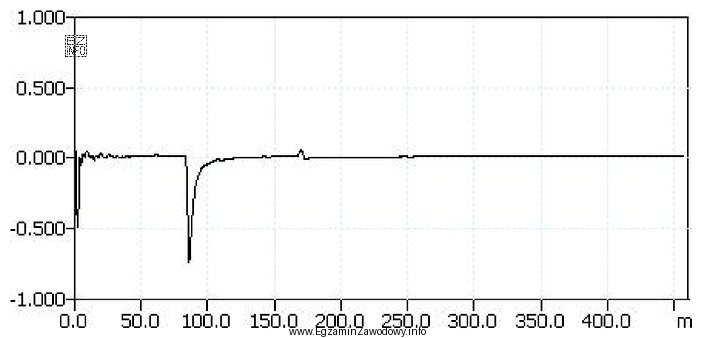

Ilustracja przedstawia reflektogram toru miedzianego, który jest wykorzystywany w kontekście egzaminu zawodowego dla montera
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Interpretacja reflektogramu polega na odczycie odległości do ostatniego zdarzenia oraz rozpoznaniu typu zakończenia linii po znaku odbicia.
Jeżeli na końcu toru widoczne jest charakterystyczne odbicie odpowiadające zwarciu, a odległość do niego wynosi ok. 80 m, wnioskuje się: długość 80 m i zwarcie na końcu.

Pełne wyjaśnienie:

Reflektogram (TDR) przedstawia odpowiedź toru miedzianego na impuls i pokazuje miejsca niedopasowania impedancji: złącza, uszkodzenia, odgałęzienia oraz zakończenie linii. W praktyce analizuje się dwie rzeczy: (1) odległość do zdarzenia (oś X, w metrach) oraz (2) charakter odbicia (kształt i kierunek zmiany sygnału), który pozwala rozpoznać rodzaj zdarzenia.

Odpowiedź "80 m i na końcu jest zwarty" jest zgodna z typową interpretacją sytuacji, gdy:

  • ostatnie, najsilniejsze zdarzenie znajduje się w odległości około 80 m (to wskazuje długość toru),
  • odbicie na końcu ma cechy zwarcia, czyli zakończenia o bardzo małej impedancji względem impedancji charakterystycznej linii.

Pozostałe odpowiedzi opisują inne typy śladów na reflektogramie:

  • "170 m i składa się z dwóch odcinków" sugeruje wyraźne zdarzenie pośrednie (np. złączkę/zmianę kabla) i dopiero później koniec toru w okolicy 170 m. Jeśli koniec toru wypada przy ~80 m, taka interpretacja nie pasuje.
  • "90 m i na końcu podłączono kondensator" wskazuje obciążenie pojemnościowe, które na reflektogramie bywa widoczne jako inny kształt odbicia niż typowe czyste zwarcie na końcu. Gdy wykres odpowiada zwarciu, nie należy tego mylić z kondensatorem.
  • "250 m i posiada odgałęzienie o długości 85 m" oznacza, że w torze występuje rozgałęzienie (tzw. bridged tap), które tworzy dodatkowe odbicia oraz "drugą" ścieżkę o określonej długości. Jeśli nie widać typowego układu odbić dla odgałęzienia, a koniec toru jest dużo bliżej, ta odpowiedź jest nieadekwatna.

Wskazówka egzaminacyjna: najpierw znajdź koniec toru (ostatnie zdarzenie), potem oceń, czy odbicie odpowiada zwarciu, przerwie czy obciążeniu. Dopiero na końcu interpretuj zdarzenia pośrednie (złącza, odgałęzienia), aby nie pomylić ich z końcem linii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram to wykres z reflektometru (TDR), który pokazuje odbicia impulsu wzdłuż pary miedzianej. Na osi odległości widać miejsca zmian impedancji, np. złącza, uszkodzenia, odgałęzienia oraz zakończenie toru. Z kształtu odbicia wnioskuje się o rodzaju zdarzenia.
Długość toru odczytuje się jako odległość do zdarzenia końcowego (zakończenia linii) na osi X. Trzeba uważać, aby nie pomylić złączki lub odgałęzienia z końcem kabla. W praktyce pomocne jest ustawienie kursora na ostatnim silnym odbiciu.
Zwarcie oznacza bardzo małą impedancję na końcu linii, więc fala odbija się w sposób typowy dla silnego niedopasowania. To generuje wyraźną zmianę sygnału na reflektogramie w miejscu zakończenia. Dokładny znak (kierunek skoku) zależy od sposobu prezentacji w urządzeniu.
Przerwa (otwarte zakończenie) to sytuacja odwrotna do zwarcia: impedancja na końcu jest bardzo duża. Reflektogram pokazuje wtedy odbicie o innym charakterze niż dla zwarcia. Na egzaminie kluczowe jest rozróżnienie tych dwóch przypadków po kształcie i znaku odbicia w punkcie końcowym.
Odgałęzienie (np. dodatkowy odcinek "wiszący" na parze) zwykle powoduje kilka odbić: w miejscu rozgałęzienia oraz odbicia wtórne związane z długością odgałęzienia. W efekcie wykres bywa "pofalowany", a nie pojedynczy prosty skok. To częsta pułapka interpretacyjna.
Obciążenie pojemnościowe może zmieniać kształt odbicia w porównaniu do czystego zwarcia lub przerwy. Zamiast typowego ostrego skoku można obserwować inną odpowiedź czasową zależną od pojemności. W zadaniach egzaminacyjnych wymaga to zwracania uwagi na "nietypowy" przebieg końcowy.
Najczęstsze błędy to: uznanie pierwszego większego piku za koniec toru, nieuwzględnienie odgałęzień, mylenie zwarcia z przerwą oraz czytanie odległości z niewłaściwej skali. Pomaga praca krokami: najpierw koniec toru, potem typ zakończenia, na końcu zdarzenia pośrednie.
Reflektometr (TDR) wysyła impuls w tor i mierzy odbicia od miejsc, gdzie zmienia się impedancja. Na podstawie czasu powrotu odbicia i prędkości propagacji w kablu wyznacza odległość do zdarzenia. To pozwala szybko lokalizować zwarcia, przerwy, złe złącza i odgałęzienia.
TDR stosuje się podczas uruchamiania i utrzymania linii miedzianych, gdy trzeba znaleźć miejsce awarii bez rozkuwania instalacji. Jest przydatny w kablach abonenckich, wewnątrzbudynkowych oraz na odcinkach do punktów przyłączenia. Skraca czas diagnostyki i ogranicza koszty.
Warto przećwiczyć rozpoznawanie czterech wzorców: zwarcie, przerwa, złączka/zmiana kabla i odgałęzienie. Ucz się odczytu odległości z osi oraz pracy z kursorem. Dobrą metodą jest analiza wielu przykładów wykresów i opisywanie, co jest końcem toru, a co zdarzeniem pośrednim.
