KWALIFIKACJA INF1 - STYCZEŃ 2023

Wyjaśnienie poprawnej odpowiedzi:

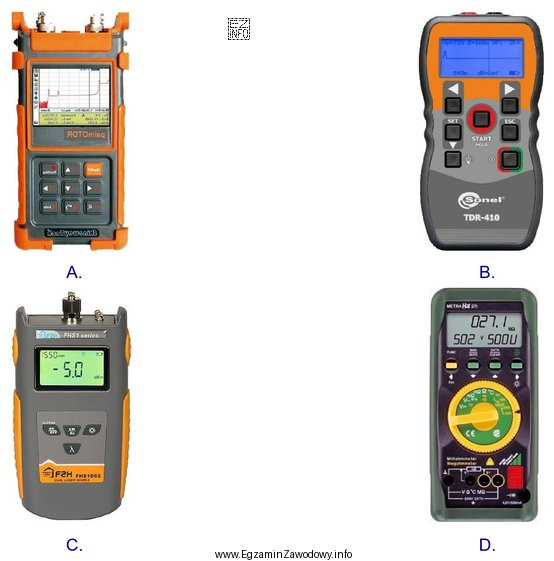

Urządzenie przedstawione na ilustracji B to reflektometr TDR (Time Domain Reflectometer), który jest używany do pomiarów reflektometrycznych toru miedzianego. Reflektometr TDR wysyła impuls elektryczny wzdłuż przewodu i mierzy czas, jaki zajmuje impulsowi powrót po odbiciu od nieciągłości w przewodzie, co pozwala na lokalizację uszkodzeń i nieciągłości w torze miedzianym. Pozostałe urządzenia na ilustracjach A, C i D nie są reflektometrami TDR i nie nadają się do tego typu pomiarów.
