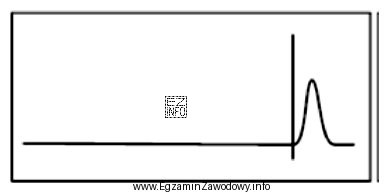

W reflektometrii w dziedzinie czasu analizuje się odbicia impulsu od nieciągłości w torze transmisyjnym. Przerwa oznacza brak ciągłości żyły (otwarty obwód), więc na reflektogramie pojawia się wyraźne zdarzenie wskazujące, że energia fali nie może być dalej przenoszona i następuje odbicie typowe dla "otwartego końca" linii.
Odpowiedź "Przerwa." jest właściwa, ponieważ jest to uszkodzenie, które najczęściej daje pojedynczy, ostry ślad (nagły skok/impuls na wykresie) w konkretnej odległości od punktu pomiaru, odpowiadającej miejscu utraty ciągłości.
Pozostałe odpowiedzi opisują inne mechanizmy i zwykle inny obraz na wykresie:
- "Zwarcie." – jest również nieciągłością, ale o przeciwnym charakterze elektrycznym (bardzo mała impedancja na końcu). Daje inny typ odbicia niż przerwa, dlatego w prawidłowo rozumianym reflektogramie nie należy tych dwóch przypadków utożsamiać.
- "Naciągnięta żyła." – to problem mechaniczny, który może zmieniać parametry kabla i prowadzić do pogorszenia, ale bez pełnej utraty ciągłości częściej powoduje subtelniejsze zmiany, rozmyte w czasie/odległości, a nie jednoznaczny obraz jak dla przerwy.
- "Zawilgocony odcinek." – wilgoć wpływa na tłumienie i przenikalność, zwykle zmieniając parametry na pewnym odcinku. Taki defekt ma charakter "odcinkowy" i nie musi generować pojedynczego ostrego zdarzenia typowego dla otwartego obwodu.
W praktyce egzaminacyjnej kluczowe jest rozróżnianie punktowych nieciągłości (przerwa, zwarcie, złącze) od uszkodzeń rozłożonych (zawilgocenie, degradacja izolacji na odcinku). Pomaga w tym ocena, czy na wykresie widać pojedyncze zdarzenie, czy zmianę rozciągniętą na dłuższy fragment toru.
