KWALIFIKACJA INF1 - CZERWIEC 2018 (test 3)

PYTANIE NR 5.

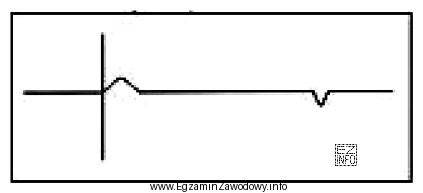

Zaprezentowany na rysunku reflektogram wykonany za pomocą reflektometru TDR przedstawia
Ilustracja przedstawia reflektogram wykonany za pomocą reflektometru TDR, co jest używane w diagnostyce sieci
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Reflektogram TDR przedstawia odbicia od nieciągłości i błędów połączeń w torze miedzianym. Dla zamiany żył w parach charakterystyczny jest obraz typowy dla błędnej konfiguracji przewodów, a nie dla przerwy (obwód otwarty) czy zmian parametrów na odcinku (np. zawilgocenie).

Pełne wyjaśnienie:

Reflektometria TDR (Time Domain Reflectometry) polega na wprowadzeniu impulsu do przewodu i obserwacji odbić powstających na nieciągłościach oraz miejscach, gdzie zmienia się impedancja falowa toru. Odczyt (reflektogram) umożliwia nie tylko przybliżone określenie miejsca zdarzenia, ale także rozpoznanie typu problemu na podstawie kształtu przebiegu.

Odpowiedź "zamianę żył w parach" odnosi się do błędu okablowania (połączenia przewodów niezgodnie z parą). W praktyce monter spotyka takie sytuacje przy zarabianiu złączy, przełączaniu w punktach pośrednich lub podczas napraw. Reflektogram bywa wtedy inny niż dla typowych uszkodzeń fizycznych (przerwa/zwarcie), bo problem dotyczy struktury pary i poprawności toru, a nie samego "urwania" przewodu.

Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym kontekście:

  • "obwód otwarty" (przerwa) zwykle daje przebieg charakterystyczny dla zakończenia toru bez obciążenia: silną zmianę wynikającą z braku ciągłości. To inna kategoria usterki niż błąd zamiany żył.
  • "zawilgocony odcinek" oznacza zmianę parametrów na pewnej długości kabla (tłumienie, przenikalność, upływność). Taki defekt częściej objawia się jako rozłożona w czasie/odległości zmiana charakterystyki, a nie typowy obraz błędnego przyporządkowania żył w parze.
  • "naciągniętą żyłę" to usterka mechaniczna mogąca powodować lokalną zmianę przekroju lub mikrouszkodzenia, ale jej "podpis" na reflektogramie nie jest tożsamy z błędem zamiany żył. W zadaniu testowana jest umiejętność przypisania przebiegu do rodzaju błędu połączeniowego.

Wskazówka egzaminacyjna: przy pytaniach z reflektogramem najpierw ustal, czy problem dotyczy zakończenia toru (przerwa/zwarcie), odcinka (zmiana parametrów na fragmencie) czy połączeń (błędy mapy przewodów, np. zamiany). Dopiero potem porównuj z odpowiedziami.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram to wykres pokazujący, jak zmieniają się odbicia impulsu wzdłuż badanego toru. W TDR analizuje się miejsca, w których pojawiają się nieciągłości lub zmiany impedancji, aby wnioskować o typie usterki i (zwykle) jej przybliżonej lokalizacji.
Urządzenie wysyła krótki impuls elektryczny do przewodu i mierzy sygnał odbity. Odbicia powstają tam, gdzie zmienia się impedancja toru (np. przerwa, zwarcie, złącze, uszkodzenie). Analiza kształtu przebiegu pozwala rozpoznać rodzaj nieprawidłowości.
Typowo wykrywa się m.in. przerwy (obwód otwarty), zwarcia, nieprawidłowe zakończenia, złącza o złych parametrach oraz lokalne zmiany impedancji wynikające z uszkodzeń mechanicznych. W praktyce TDR bywa elementem szerszej diagnostyki okablowania.
Para w skrętce jest dobrana i skręcona tak, aby zapewnić określone parametry transmisyjne. Zamiana żył (lub błędne zestawienie przewodów między parami) może pogorszyć symetrię toru, zwiększyć zakłócenia i powodować błędy transmisji, mimo że przewód fizycznie nie jest przerwany.
Obwód otwarty to przerwa w ciągłości toru, więc reflektogram zwykle wskazuje wyraźne zdarzenie odpowiadające "końcowi" przewodu bez obciążenia. W innych usterkach częściej widać zmiany rozłożone na odcinku lub przebiegi typowe dla błędów połączeń, a nie pojedynczą przerwę.
Nie zawsze wprost. Zawilgocenie może zmieniać parametry elektryczne na pewnym fragmencie (np. powodować upływność lub zmiany tłumienia), co czasem daje zauważalne odchylenia na wykresie. Często potrzebna jest też ocena objawów w czasie i porównanie z innymi pomiarami.
Najczęstsze to: branie każdej anomalii za przerwę lub zwarcie, ignorowanie kształtu przebiegu i patrzenie tylko na "pik", mylenie usterek połączeniowych z uszkodzeniami fizycznymi kabla oraz przenoszenie intuicji z innych metod pomiaru bez sprawdzenia, co faktycznie mierzy TDR.
TDR wykorzystuje się podczas diagnostyki torów miedzianych, gdy trzeba szybko ocenić, czy problem wynika z przerwy, zwarcia, złego złącza lub innej nieciągłości. Jest to pomocne przy utrzymaniu sieci dostępowej, naprawach oraz przy weryfikacji jakości wykonanych połączeń.
Warto przećwiczyć rozpoznawanie kilku podstawowych przypadków na przykładowych wykresach: przerwa, zwarcie, złe zakończenie i zmiana parametrów na odcinku. Pomaga też praca na rzeczywistym mierniku w pracowni oraz opanowanie słownictwa: impedancja, odbicie, nieciągłość, para.
W praktyce TDR łączy się z testami ciągłości i mapy przewodów, pomiarami rezystancji pętli, oceną izolacji (upływności) oraz testami jakości transmisji. Dzięki temu można odróżnić błąd połączeń od degradacji kabla i potwierdzić wnioski z samego reflektogramu.
info

To pytanie poprawnie rozwiązuje 63% zdających egzamin. średnie

Według specjalistów z branży: "Reflektogram TDR przedstawia odbicia od nieciągłości i błędów połączeń w torze miedzianym."

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (np. instrukcji reflektometru TDR lub skryptu z laboratoriów), których nie udostępniono w treści zadania

Materiały:

  • Instrukcja obsługi używanego w pracowni reflektometru TDR (interpretacja typowych przebiegów)
  • Podręczniki i skrypty z diagnostyki torów miedzianych (TDR, impedancja, odbicia)
  • Materiały szkoleniowe producentów mierników okablowania dotyczące usterek par i mapy przewodów
