To zadanie sprawdza umiejętność odczytu danych z wykresu charakterystyki pompy. Dla pomp obiegowych typowo pokazuje się zależność wysokości podnoszenia H od wydajności (przepływu) Q. Każdy bieg (nastawa prędkości) daje osobną krzywą: przy wyższym biegu pompa zwykle osiąga większą wysokość podnoszenia dla tego samego przepływu.
Aby poprawnie wykonać odczyt, warto trzymać się stałej procedury:

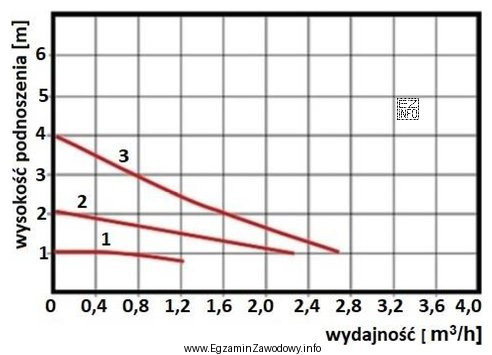

- Znajdź na osi poziomej wartość Q = 0,8 m3/h.
- Poprowadź linię pomocniczą (w myślach lub ołówkiem) do przecięcia z krzywą opisaną jako "3 bieg".
- Z punktu przecięcia przejdź poziomo do osi pionowej i odczytaj H.
Poprawna jest odpowiedź "3,0 m", bo odpowiada punktowi na krzywej trzeciego biegu dla podanej wydajności.
Pozostałe wartości są typowymi skutkami błędów odczytu:
- "1,8 m" może wynikać z odczytania punktu z krzywej niższego biegu albo z pomylenia podziałki osi.
- "2,0 m" bywa wybierane, gdy ktoś uśrednia "na oko" między sąsiednimi liniami lub zaokrągla do najbliższej wyraźnej podziałki zamiast odczytać dokładnie z krzywej 3 biegu.
- "1,0 m" często pojawia się po odczycie z niewłaściwego obszaru wykresu (np. skrajnie inny przepływ) lub po pomyleniu osi.
Wskazówka egzaminacyjna: w zadaniach z wykresem zawsze sprawdź opisy krzywych (bieg 1/2/3) oraz jednostki osi. To najczęstsze źródła pomyłek, nawet gdy sama matematyka nie jest potrzebna.
