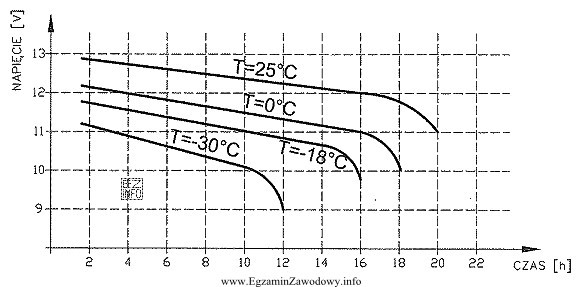

Zadanie sprawdza umiejętność interpretacji wykresu opisującego samowyładowanie akumulatora w funkcji temperatury elektrolitu. Kluczowe są dwa warunki: temperatura 0°C oraz poziom rozładowania wyrażony jako napięcie 11 V.
Poprawna procedura odczytu wygląda następująco:
- Najpierw identyfikuje się na wykresie przebieg (krzywą) odpowiadający temperaturze elektrolitu 0°C.
- Następnie na osi napięcia odnajduje się wartość 11 V i prowadzi się od niej odczyt do przecięcia z krzywą dla 0°C.
- Z punktu przecięcia wykonuje się rzut na oś czasu i odczytuje czas, po którym napięcie osiąga 11 V.
Wynik odczytu to 16 h, więc odpowiedź "16 h" jest właściwa.
Pozostałe propozycje są typowymi błędami odczytu:
- "10 h" zwykle wynika z odczytania punktu dla innej temperatury albo pomylenia skali osi czasu (np. odczyt z sąsiedniej podziałki).
- "2 h" jest wartością skrajnie krótką i najczęściej pojawia się, gdy ktoś odczyta spadek napięcia z fragmentu wykresu nieodpowiadającego samowyładowaniu (lub myli samowyładowanie z rozładowaniem pod obciążeniem).
- "20 h" bywa efektem odczytu z krzywej dla temperatury wyższej (wolniejsze tempo zmian) albo błędu w rzutowaniu punktu na oś czasu.
W praktyce serwisowej warto pamiętać, że temperatura wpływa na procesy elektrochemiczne w akumulatorze, dlatego interpretując charakterystyki, trzeba zawsze dobrać właściwą krzywą temperaturową i czytać wartości dokładnie z osi wykresu.
