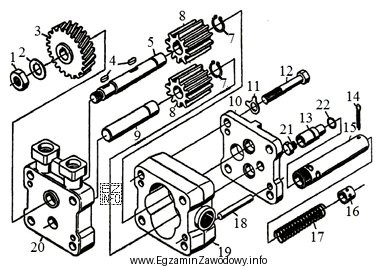

Zadanie dotyczy odczytu numeru pozycji elementu z rysunku katalogowego pompy olejowej. W katalogach części i w dokumentacji techniczno-ruchowej elementy zespołu są zwykle oznaczane numerami (pozycjami), które następnie odpowiadają wpisom w zestawieniu części.
Aby rozwiązać takie pytanie poprawnie, wykonuje się typową procedurę:
- Najpierw identyfikuje się na rysunku element opisany jako "oś koła zębatego napędzanego". Kluczowe jest słowo "napędzanego", bo w pompie mogą występować co najmniej dwa koła: napędzające i napędzane.
- Następnie śledzi się linię odniesienia (strzałkę/odnośnik) prowadzącą od numeru do właściwej części.
- Na końcu odczytuje się numer pozycji przypisany do tej osi i wybiera go spośród podanych odpowiedzi.
Odpowiedzi błędne (pozostałe numery) zwykle wynikają z typowych pomyłek: wskazania numeru sąsiedniego elementu (np. koła zębatego zamiast osi), odczytu numeru z innego widoku albo przeoczenia rozróżnienia "napędzające/napędzane". Na egzaminie warto zawsze wrócić wzrokiem do opisu w pytaniu i upewnić się, że odczytywany numer dotyczy dokładnie tej samej części, a nie elementu współpracującego.
W praktyce zawodowej taka umiejętność jest potrzebna przy zamawianiu części zamiennych, sporządzaniu listy elementów do naprawy i weryfikacji kompletności podzespołów podczas montażu.
