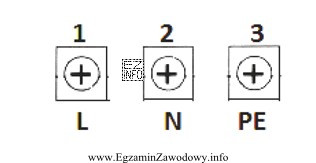

Pytanie sprawdza umiejętność interpretacji schematu podłączenia zasilania sterownika w instalacji grzewczej (np. solarnej) oraz rozpoznania funkcji trzech podstawowych przewodów w obwodzie jednofazowym.
W takim zasilaniu wyróżnia się:
- przewód fazowy (często oznaczany jako L) – jest to przewód "roboczy", na którym występuje napięcie względem przewodu neutralnego i/lub ziemi; zasila układ,
- przewód neutralny (często N) – przewód powrotny w obwodzie roboczym,
- przewód ochronny (często PE) – przewód służący ochronie przeciwporażeniowej; łączy dostępne części przewodzące z układem uziemiającym.
Odpowiedź "fazowy, neutralny i ochronny" jest poprawna, ponieważ odpowiada standardowemu zestawowi funkcji żył zasilania oraz kolejności wskazanej na schemacie (kolejne elementy od lewej). Kluczowe jest tu dokładne odczytanie, że pytanie dotyczy kolejności przewodów wskazanej na rysunku, a nie dowolnej kolejności wymienienia L/N/PE.
Dlaczego pozostałe odpowiedzi są błędne?
- "ochronny, fazowy i neutralny" – zamienia PE na pierwszą pozycję i przestawia L/N; to typowy błąd wynikający z nawyku, że "PE jest najważniejszy", ale kolejność musi wynikać z rysunku.
- "fazowy, ochronny i neutralny" – błędnie umieszcza PE w środku i przesuwa N na koniec; w praktyce może to sugerować nieprawidłowe rozpoznanie zacisków.
- "ochronny, neutralny i fazowy" – odwraca kolejność oraz miesza funkcje; często jest to efekt mechanicznego zgadywania.
Wskazówka egzaminacyjna: zawsze czytaj polecenie dosłownie ("kolejne od lewej") i najpierw ustal, czy schemat opisuje zasilanie (L/N/PE), czy np. wejścia czujników albo wyjścia sterujące, gdzie oznaczenia i funkcje zacisków są inne.
